产品概述

7020PNR型便携式导航接收机（外场测试仪），英文全称：Portable Navaid  Receiver，简称PNR或PIR。意大利Thales公司最新PIR产品。

7020PNR设备，是机场导航设备的射频信号分析仪，专业测量分析和地面检查仪表着陆系统ILS，全向信标DVOR，指点信标MB，无方向信标机NDB设备发射的射频信号，以及频谱分析，音频信号测量，数据记录等功能。

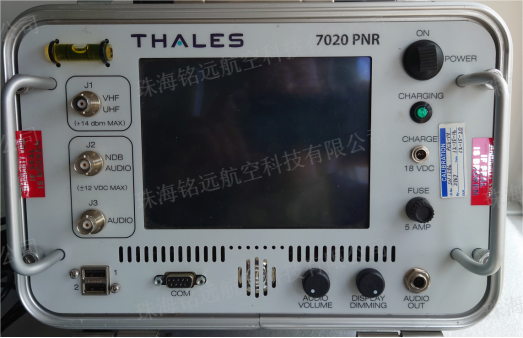

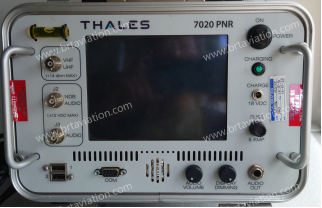

产品外观

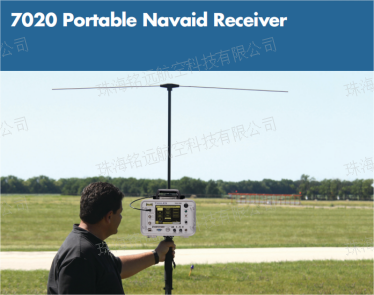

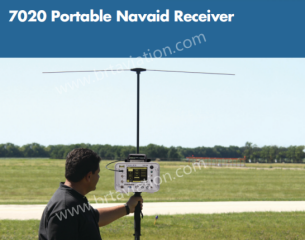

PIR测量

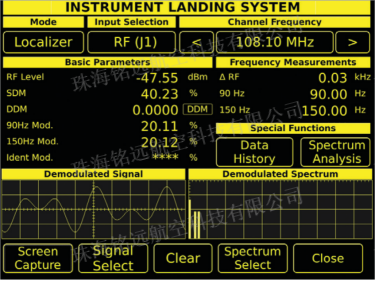

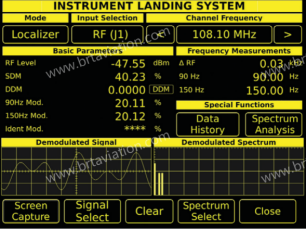

PIR显示界面

技术特性

1、显示器：彩色6.5英寸对角线，日光可读，可调背光亮度。

2、频谱显示范围：75 MHz–350 MHz，0至-90dBm。

3、音频显示范围：0到50KHz，高达10V峰值（2通道）。

4、数据记录：可记录导航设备所有可用参数,记录存储超过100万条，方便转存到USB盘。

5、音频输出：可以监听载波识别信号（内置扬声器）。

导航辅助测量

1、输入信号类型（ILS和VOR）：RF、音频。

2、ILS输入电平：0到-87dBm。

3、DVOR输入电平：0到-76dBm。

4、支持航向信标（LOC）和下滑信标（GS）测量。

5、LOC航道DDM信号测量误差：±0.002 DDM。

6、GS下滑道DDM信号测量误差：±0.003 DDM。

7、DVOR：支持CVOR和DVOR设备测量。

8、DVOR方位精度：射频信号强度0到-50dBm，在±0.05度范围内。

9、DVOR方位精度：射频信号强度低于-76dBm，+/-0.2度。

10、指点信标MB测量项目：RF电平，调制%。

11、无方向信标NDB测量项目：RF电平，调制%。
