民航设备集中监控系统
产品介绍:
民航设备集中监控系统由三部分组成,一是机场台站机房部分,该部分由CCMS-100A型集中监控主机,动环传感器(如温湿度、火警、盗警、空调、门禁、交流、直流等传感器),通信/导航/气象设备数据采集器,系统软件等组成。二是航管楼中心台部分,该部分由集中监控服务器,显示大屏,集中监控报警器CA-107,交换机,系统软件等组成。三是台站机房至航管楼之间的传输设备,如光端机,交换机等设备。

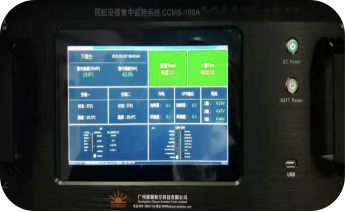

CCMS-100A型集中监控主机,该设备安装在通信机房或导航台站内,负责将每个台站的动环监控采集数据和通信/导航/气象设备的监控参数,集中处理后,再通过光端机/交换机传输至航管楼运行监控室的集中监控服务器,服务器将多个台站(最多约30个台站)的采集数据按排序处理后,最终将各台站采集的监控数据集中显示在大型液晶屏上,给机场航管楼运行值班人员,不间断地提供各台站机房设备和动环监控设备,远程监视控制状态。
产品特点:

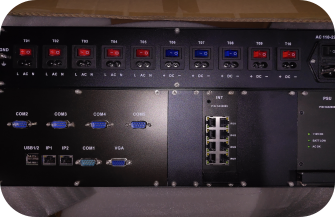

1、标准5U机箱,长48cm×高22cm×深40cm厘米;8个RJ45数据采集端口;3个USB接口;5个RS-232通信接口;2个千兆IP以太网接口,IP以太网传输模式。
2、220Vac交流电源,内置12V/38A蓄电池,后备工作8小时。
3、空管设备数据采集类型(可选):各种型号导航设备DVOR、DME、ILS、NDB/MB,通信VHF电台,气象设备的监控器数据,设备开关机控制数据等。
4、动环设备采集类型(可选):温湿度、交流、直流、空调状态、火警、盗警、门禁、其它传感器数据等。
产品亮点:
1、利用通信/导航/气象设备自带的RS-232串口或IP端口,采集空管设备实时监控数据,在航管楼中心台服务器的显示屏上显示出来。
2、在中心台服务器软件中预设空管设备监控参数告警和预警门限,作为监控设备正常运行与监控参数告警判断依据,可辅助作为遥控终端使用。
3、当空管设备告警关机/换机时,航管楼中心台服务器连接的集中监控报警器CA-107,可以提供三种告警提示:一是高分贝声光告警提示(及时提醒值班员当前空管设备的工作状态),二是给捆绑固话拨打电话闹铃提示,三是给捆绑手机卡拨打电话,接听人工智能语音提示并告知设备故障情况。
国内机场用户:大理机场,昭通机场,桂林机场、香格里拉机场、于田机场、广元机场等。

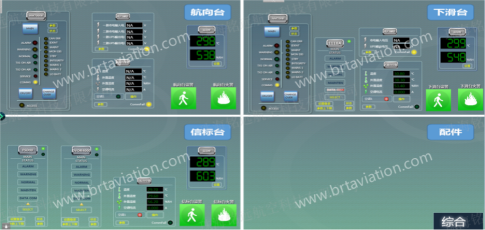

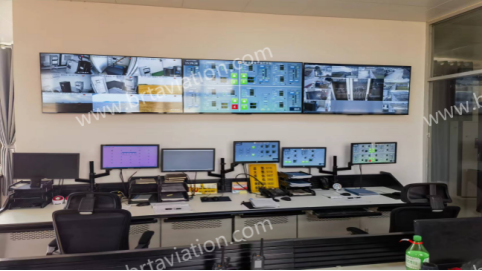

航管楼运行值班室,集中监控服务器大屏显示工作状态,如下图所示。

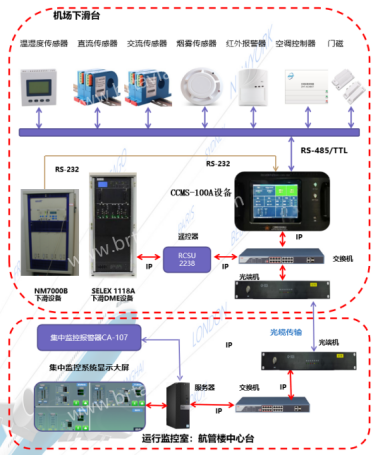

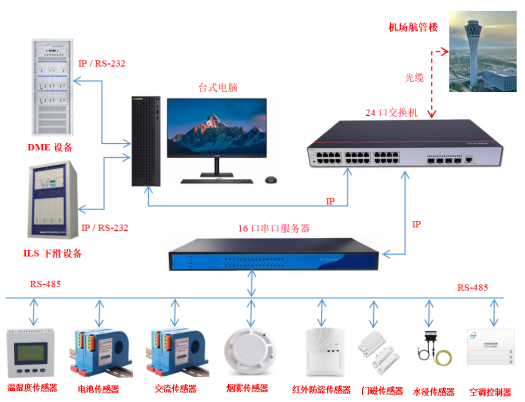

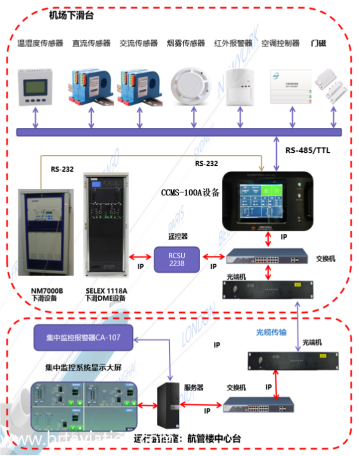

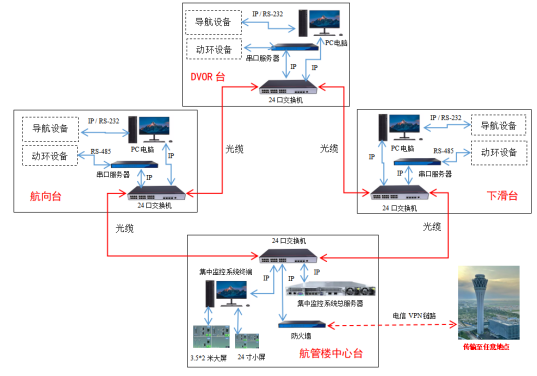

民航设备集中监控系统架构和光缆传输模式,如下图所示。

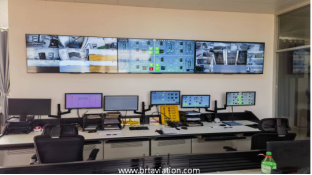

2020年10月,桂林机场安装的导航设备集中监控系统监控值班室,如下图所示。
