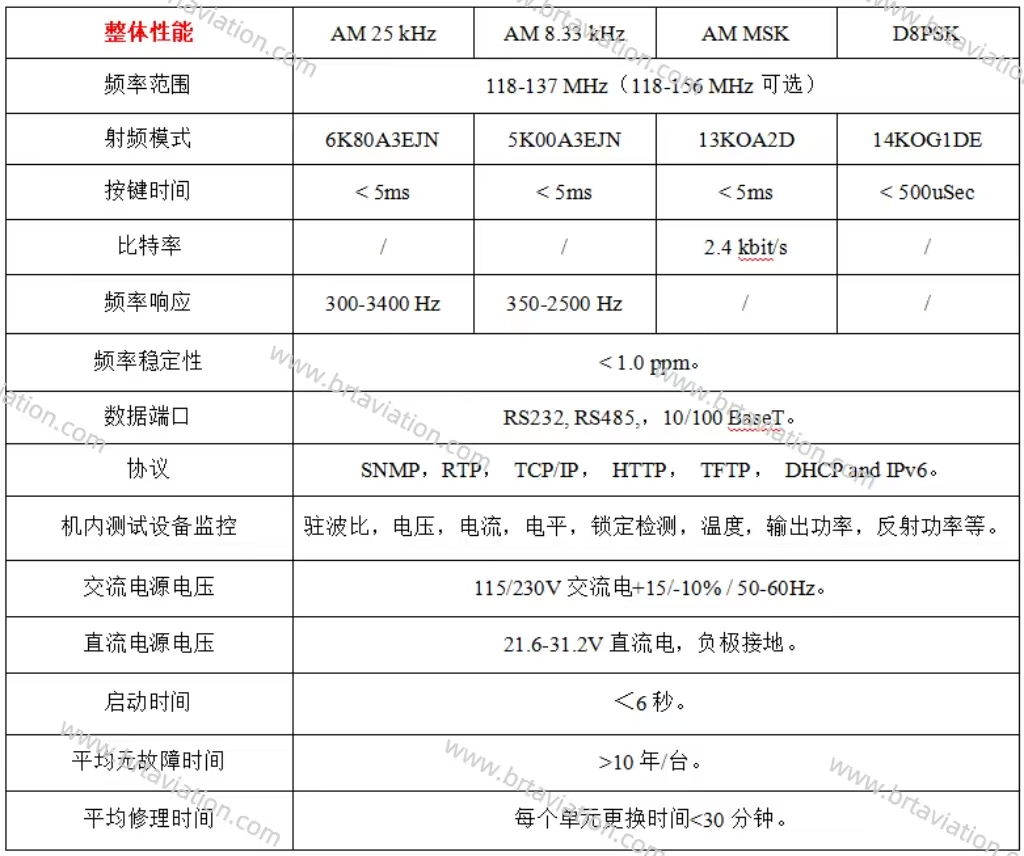

频率范围

118-137 MHz（118-156 MHz可选）

射频模式

6K80A3EJN

5K00A3EJN

13KOA2D

14KOG1DE

按键时间

< 5ms

< 5ms

< 5ms

< 500uSec

比特率

/

/

2.4 kbit/s

/

频率响应

300-3400 Hz

350-2500 Hz

/

/

频率稳定性

< 1.0 ppm。

数据端口

RS232, RS485,，10/100 BaseT。

协议

SNMP，RTP， TCP/IP， HTTP， TFTP， DHCP and IPv6。

机内测试设备监控

驻波比，电压，电流，电平，锁定检测，温度，输出功率，反射功率等。

交流电源电压

115/230V交流电+15/-10% / 50-60Hz。

直流电源电压

21.6-31.2V直流电，负极接地。

启动时间

＜6秒。

平均无故障时间

>10年/台。

平均修理时间

每个单元更换时间<30分钟。

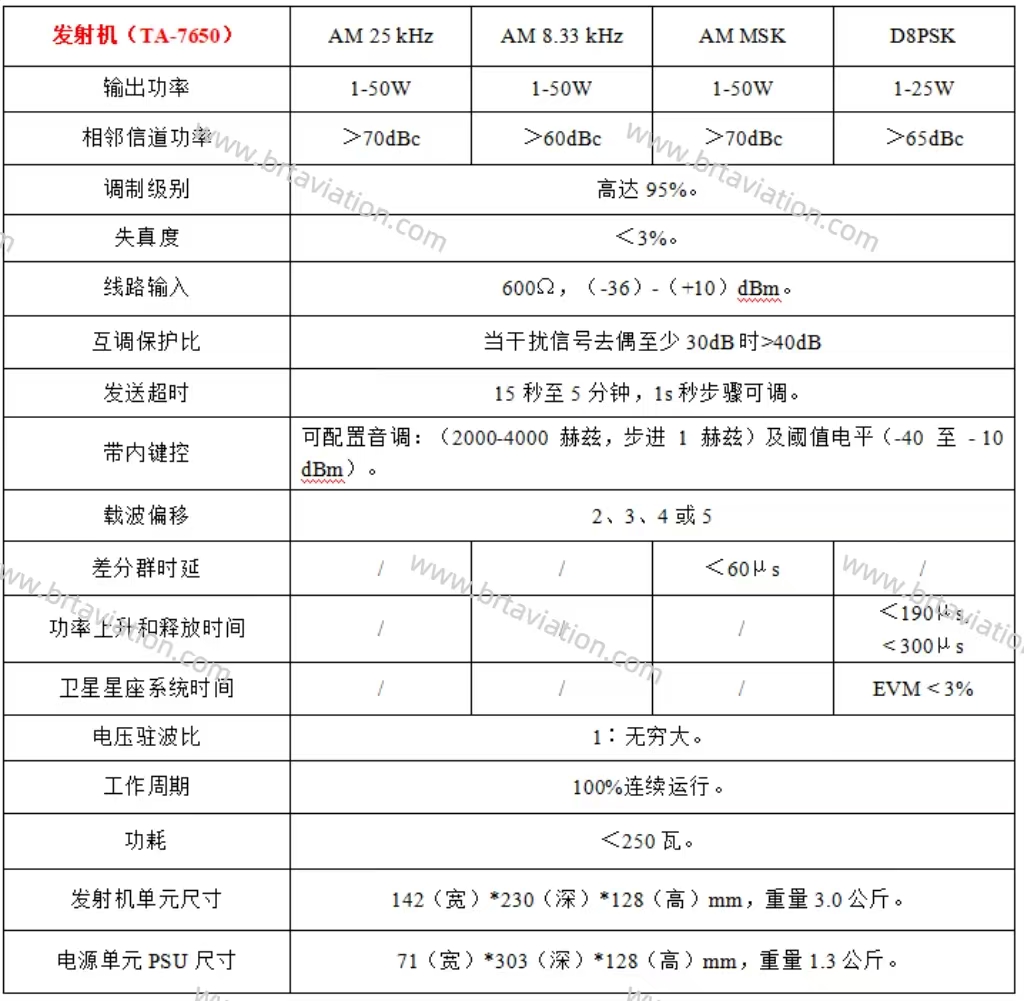

输出功率

1-50W

1-50W

1-50W

1-25W

相邻信道功率

＞70dBc

＞60dBc

＞70dBc

＞65dBc

调制级别

高达95%。

失真度

＜3%。

线路输入

600Ω，（-36）-（+10）dBm。

互调保护比

当干扰信号去偶至少30dB时>40dB

发送超时

15秒至5分钟，1s秒步骤可调。

带内键控

可配置音调：（2000-4000 赫兹，步进1Hz）及阈值电平（-40 至-10 dBm）。

载波偏移

2、3、4或5

差分群时延

/

/

＜60μs

/

功率上升和释放时间

/

/

/

＜190μs,

< 300μs

卫星星座系统时间

/

/

/

EVM < 3%

电压驻波比

1∶无穷大。

工作周期

100%连续运行。

功耗

＜250瓦。

发射机单元尺寸

142（宽）*230（深）*128（高）mm，重量3.0公斤。

电源单元PSU尺寸

71（宽）*303（深）*128（高）mm，重量1.3公斤。

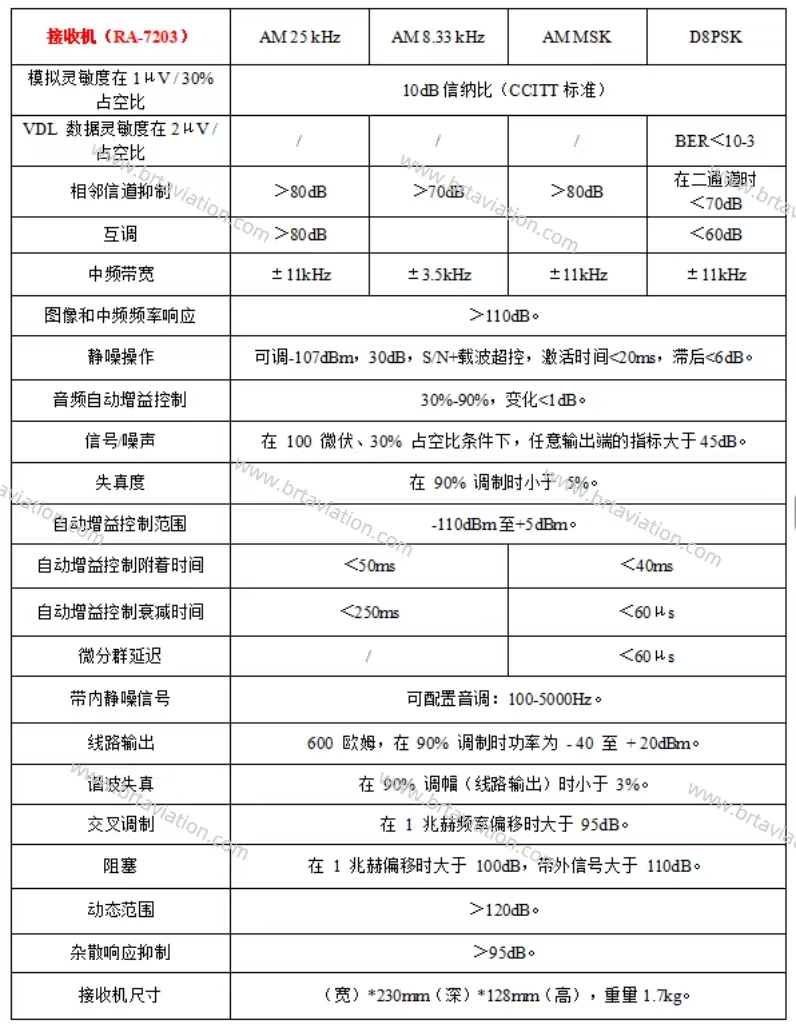

模拟灵敏度在1μV / 30% 占空比

10dB信纳比（CCITT标准）

VDL 数据灵敏度在2μV/占空比

/

/

/

BER＜10-3

相邻信道抑制

＞80dB

＞70dB

＞80dB

在二通道时＜70dB

互调

＞80dB

＜60dB

中频带宽

±11kHz

±3.5kHz

±11kHz

±11kHz

图像和中频频率响应

＞110dB。

静噪操作

可调-107dBm，30dB，S/N+载波超控，激活时间<20ms，滞后<6dB。

音频自动增益控制

30%-90%，变化<1dB。

信号/噪声

在 100 微伏、30% 占空比条件下，任意输出端的指标大于45dB。

失真度

在 90% 调制时小于 5%。

自动增益控制范围

-110dBm至+5dBm。

自动增益控制附着时间

＜50ms

＜40ms

自动增益控制衰减时间

＜250ms

＜60μs

微分群延迟

/

＜60μs

带内静噪信号

可配置音调：100-5000Hz。

线路输出

600 欧姆，在 90% 调制时功率为 - 40 至 + 20dBm。

谐波失真

在 90% 调幅（线路输出）时小于 3%。

交叉调制

在 1 兆赫频率偏移时大于 95dB。

阻塞

在 1 兆赫偏移时大于 100dB，带外信号大于 110dB。

动态范围

＞120dB。

杂散响应抑制

＞95dB。

接收机尺寸

71（宽）*230mm（深）*128mm（高），重量1.7kg。
