一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，技术咨询，板件修理，工厂培训，售后服务，备件支持，设备故障维修和周期巡检等业务。

二、概述

1、 T6-TRV，VHF电台收发一体机，输出功率5 - 50瓦（1瓦步进可调），工作频率118 - 137MHz，频道间隔8.33KHz或25KHz。

2、T6-TV，VHF电台发射机，仅作为发射机使用，输出功率5 - 50瓦（1瓦步进可调），工作频率118 - 137MHz，频道间隔8.33KHz或25KHz。

3、T6-RV，VHF电台接收机，仅作为接收机使用，工作频率118 - 137MHz，频道间隔8.33KHz或25KHz。

三、外观

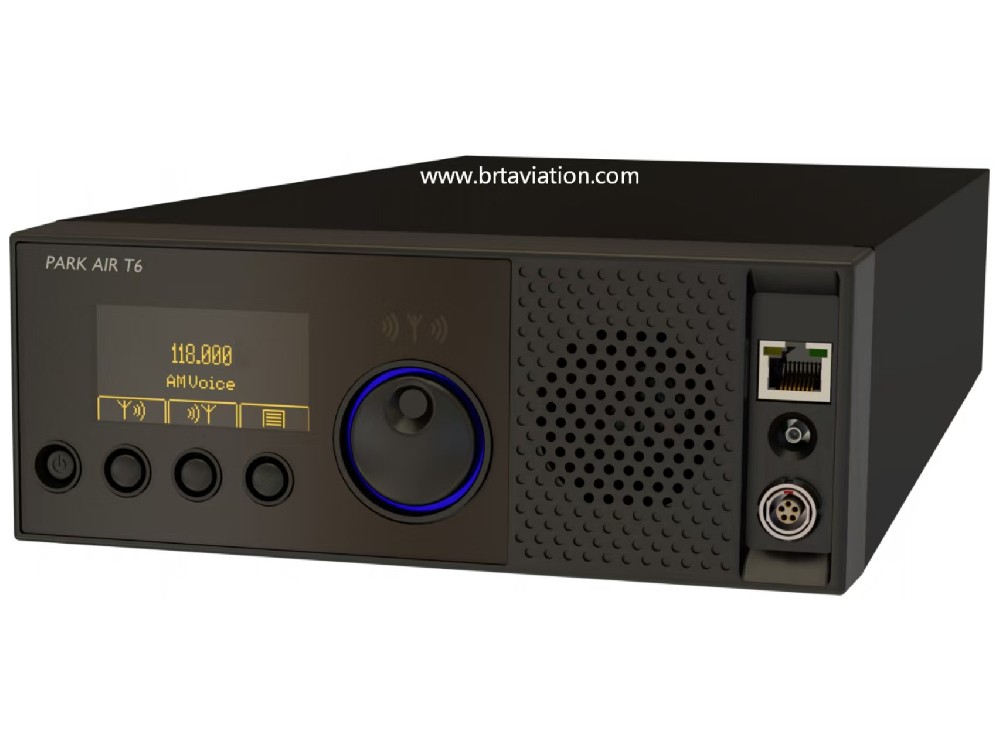

VHF电台前视图	VHF电台后视图

四、发射机

（1）基本特性

1、频率范围：118～137MHz，112～156MHz（可选），多频段VHF收发一体机和发射机。

2、通道间距：25kHz和8.33kHz（可选）。

3、调制类型：AM（A3E）。

4、频率稳定性：≤±1ppm。

5、输出功率：5到50W，1W步进可调。

6、调制深度：0～95%（可调）。

7、调制失真：≤5%。

8、相邻信道功率：≤60dB。

9、杂散发射：≤-46dBm。

10、频率偏移能力。

11、音频响应：25 kHz间隔为300Hz至3400Hz；8.33kHz间隔为350Hz至2500Hz。

（2）基本功能

1、工作模式：7天* 24小时，连续运行。

2、具有超温，负载开路，短路或VSWR过大保护功能。

3、前面板具备设置工作频率和输出功率等功能。

4、具有内置测试设备（BITE）功能。

5、前面板和软件界面上具有显示工作频率和发射状态功能。

6、支持本地和远程监控功能。

7、19英寸标准机架安装设计。

8、VoIP支持并符合ED-137要求。

9、重量：5kg。

10、尺寸：8(高) * 21(宽) * 42(深)厘米，2U机箱。

（3）远程控制接口

1、具有模拟语音E&M（4线）接口和VoIP接口（符合ED-137）。

2、提供SNMP协议的远程监控界面功能。

3、提供基于IP音频录音接口功能。

4、提供远程控制接口。

（4）天线接口

1、射频连接器：N型母头。

2、阻抗：50Ω。

（5）音频信号输入/输出

1、阻抗：600Ω。

2、输入电平：-30dBm到+10dBm（可调）。

3、PTT响应时间：≤20ms。

4、PTT发射信号超时：15-300秒（可调）。

5、前面板配置有麦克风和PTT（按键通话）输入接口。

（6）电源

1、双电源输入：交流和直流，具备自动切换。

2、交流电源：99～264Vac，47～63Hz，单相电。

3、直流电源：19～32Vdc。

4、备用电源：24Vdc后备电池，最少工作4小时(建议)。

（7）环境

1、温度：室内 -20°C～+50°C；室外 -50°C～+70°C。

2、相对湿度：室内0～95%（无冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

5、风速条件：室外天线风速高达161公里/小时和天线结冰1.5厘米厚时，均能正常工作。

（8）标准

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。

五、接收机

（1）基本特性

1、频率范围：118～137MHz，112～156MHz（可选），多频段VHF收发一体机和接收机。

2、通道间距：25kHz和8.33kHz（可选）。

3、调制类型：AM（A3E）。

4、频率稳定性：≤±1ppm。

5、接收机灵敏度：≤1µV（-107 dBm），（S+N）/N=10dB，1kHz音调，30%调制深度。

6、静噪控制：静噪门限值可调和可控制（启用/禁用）。

7、总谐波失真（THD）：≤5%。

8、音频AGC（自动增益控制）：30～90%调制深度内偏差≤1dB。

9、相邻信道抑制：25 kHz信道间隔≥75 dB；8.33 kHz信道间隔≥65dB。

10、杂散响应抑制：≥70dB。

11、音频响应：25kHz间隔为300Hz至3400Hz；8.33kHz间隔为350Hz至2500Hz。

12、静噪门限：-114至-60dBm（可调）。

（2）基本功能

1、工作模式：7天* 24小时，连续运行。

2、具有超温保护功能。

3、前面板具有设置工作频率和静噪门限值等功能。

4、具有内置测试设备（BITE）功能。

5、前面板和软件界面上具有显示工作频率和接收状态功能。

6、支持本地和远程监控功能。

7、19英寸标准机架安装设计。

8、VoIP支持并符合ED-137要求。

9、重量：5公斤。

10、尺寸：8(高) * 21(宽) * 42(深)厘米，2U机箱。

（3）远程控制接口

1、具有模拟语音信号E&M（4线）接口和VoIP接口（符合ED-137）。

2、提供SNMP协议远程监控界面功能。

3、提供基于IP音频录音接口功能。

4、提供远程控制接口。

（4）天线接口

1、射频连接器：N型母头。

2、阻抗：50Ω。

（5）音频信号输入/输出

1、阻抗：600Ω平衡线路输出。

2、信号电平：-30 dBm到+10 dBm（可调）。

3、输出接口：内置扬声器和前面板耳机插孔，音量可调。

（6）电源

1、双电源：输入交流和直流电源，能自动切换。

2、交流电源：99～264Vac，47～63Hz，单相电。

3、直流电源：19～32Vdc。

4、备用电源：24Vdc后备电池，最少工作4小时(建议)。

（7）环境

1、温度：室内 -20°C～+50°C；室外 -50°C～+70°C。

2、相对湿度：室内0～95%（无冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

5、风速条件：室外天线风速高达161公里/小时和天线结冰1.5厘米厚时，均能正常工作。

（8）标准

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。四、发射机

（1）基本特性

1、频率范围：118～137MHz，112～156MHz（可选），多频段VHF收发一体机和发射机。

2、通道间距：25kHz和8.33kHz（可选）。

3、调制类型：AM（A3E）。

4、频率稳定性：≤±1ppm。

5、输出功率：5到50W，1W步进可调。

6、调制深度：0～95%（可调）。

7、调制失真：≤5%。

8、相邻信道功率：≤60dB。

9、杂散发射：≤-46dBm。

10、频率偏移能力。

11、音频响应：25 kHz间隔为300Hz至3400Hz；8.33kHz间隔为350Hz至2500Hz。

（2）基本功能

1、工作模式：7天* 24小时，连续运行。

2、具有超温，负载开路，短路或VSWR过大保护功能。

3、前面板具备设置工作频率和输出功率等功能。

4、具有内置测试设备（BITE）功能。

5、前面板和软件界面上具有显示工作频率和发射状态功能。

6、支持本地和远程监控功能。

7、19英寸标准机架安装设计。

8、VoIP支持并符合ED-137要求。

9、重量：5kg。

10、尺寸：8(高) * 21(宽) * 42(深)厘米，2U机箱。

（3）远程控制接口

1、具有模拟语音E&M（4线）接口和VoIP接口（符合ED-137）。

2、提供SNMP协议的远程监控界面功能。

3、提供基于IP音频录音接口功能。

4、提供远程控制接口。

（4）天线接口

1、射频连接器：N型母头。

2、阻抗：50Ω。

（5）音频信号输入/输出

1、阻抗：600Ω。

2、输入电平：-30dBm到+10dBm（可调）。

3、PTT响应时间：≤20ms。

4、PTT发射信号超时：15-300秒（可调）。

5、前面板配置有麦克风和PTT（按键通话）输入接口。

（6）电源

1、双电源输入：交流和直流，具备自动切换。

2、交流电源：99～264Vac，47～63Hz，单相电。

3、直流电源：19～32Vdc。

4、备用电源：24Vdc后备电池，最少工作4小时(建议)。

（7）环境

1、温度：室内 -20°C～+50°C；室外 -50°C～+70°C。

2、相对湿度：室内0～95%（无冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

5、风速条件：室外天线风速高达161公里/小时和天线结冰1.5厘米厚时，均能正常工作。

（8）标准

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。

五、接收机

（1）基本特性

1、频率范围：118～137MHz，112～156MHz（可选），多频段VHF收发一体机和接收机。

2、通道间距：25kHz和8.33kHz（可选）。

3、调制类型：AM（A3E）。

4、频率稳定性：≤±1ppm。

5、接收机灵敏度：≤1µV（-107 dBm），（S+N）/N=10dB，1kHz音调，30%调制深度。

6、静噪控制：静噪门限值可调和可控制（启用/禁用）。

7、总谐波失真（THD）：≤5%。

8、音频AGC（自动增益控制）：30～90%调制深度内偏差≤1dB。

9、相邻信道抑制：25 kHz信道间隔≥75 dB；8.33 kHz信道间隔≥65dB。

10、杂散响应抑制：≥70dB。

11、音频响应：25kHz间隔为300Hz至3400Hz；8.33kHz间隔为350Hz至2500Hz。

12、静噪门限：-114至-60dBm（可调）。

（2）基本功能

1、工作模式：7天* 24小时，连续运行。

2、具有超温保护功能。

3、前面板具有设置工作频率和静噪门限值等功能。

4、具有内置测试设备（BITE）功能。

5、前面板和软件界面上具有显示工作频率和接收状态功能。

6、支持本地和远程监控功能。

7、19英寸标准机架安装设计。

8、VoIP支持并符合ED-137要求。

9、重量：5公斤。

10、尺寸：8(高) * 21(宽) * 42(深)厘米，2U机箱。

（3）远程控制接口

1、具有模拟语音信号E&M（4线）接口和VoIP接口（符合ED-137）。

2、提供SNMP协议远程监控界面功能。

3、提供基于IP音频录音接口功能。

4、提供远程控制接口。

（4）天线接口

1、射频连接器：N型母头。

2、阻抗：50Ω。

（5）音频信号输入/输出

1、阻抗：600Ω平衡线路输出。

2、信号电平：-30 dBm到+10 dBm（可调）。

3、输出接口：内置扬声器和前面板耳机插孔，音量可调。

（6）电源

1、双电源：输入交流和直流电源，能自动切换。

2、交流电源：99～264Vac，47～63Hz，单相电。

3、直流电源：19～32Vdc。

4、备用电源：24Vdc后备电池，最少工作4小时(建议)。

（7）环境

1、温度：室内 -20°C～+50°C；室外 -50°C～+70°C。

2、相对湿度：室内0～95%（无冷凝）；室外 0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

5、风速条件：室外天线风速高达161公里/小时和天线结冰1.5厘米厚时，均能正常工作。

（8）标准

ICAO Annex 10；EN 300 676；EN 302 617；ED-137；EN 301 489。
