一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

二、概述

1、VHF地空通信电台给民航机场进出港航班和空中交通管制（ATC）部门，提供管制员与航班机组之间，地空语音通信交互的关键设备。

2、3U标准设计，降低设备安装，维护和物流成本。

三、外观

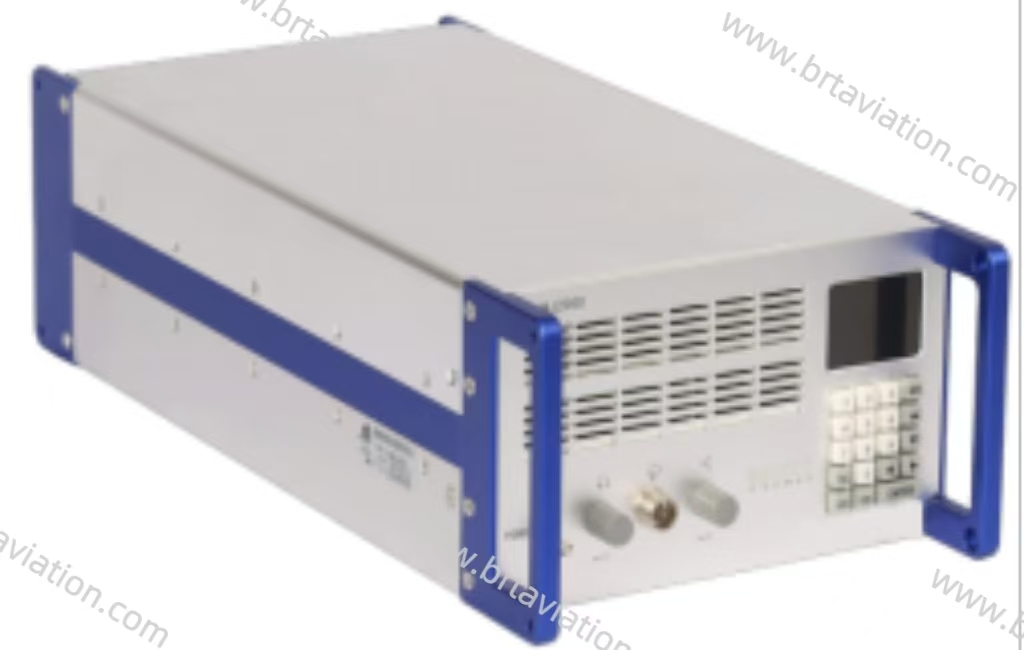

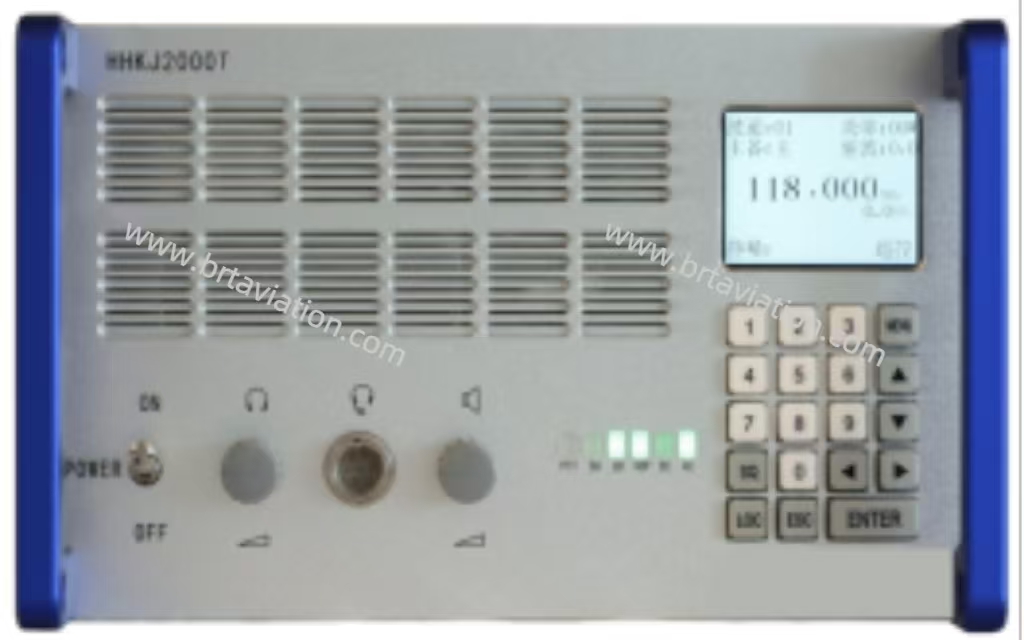

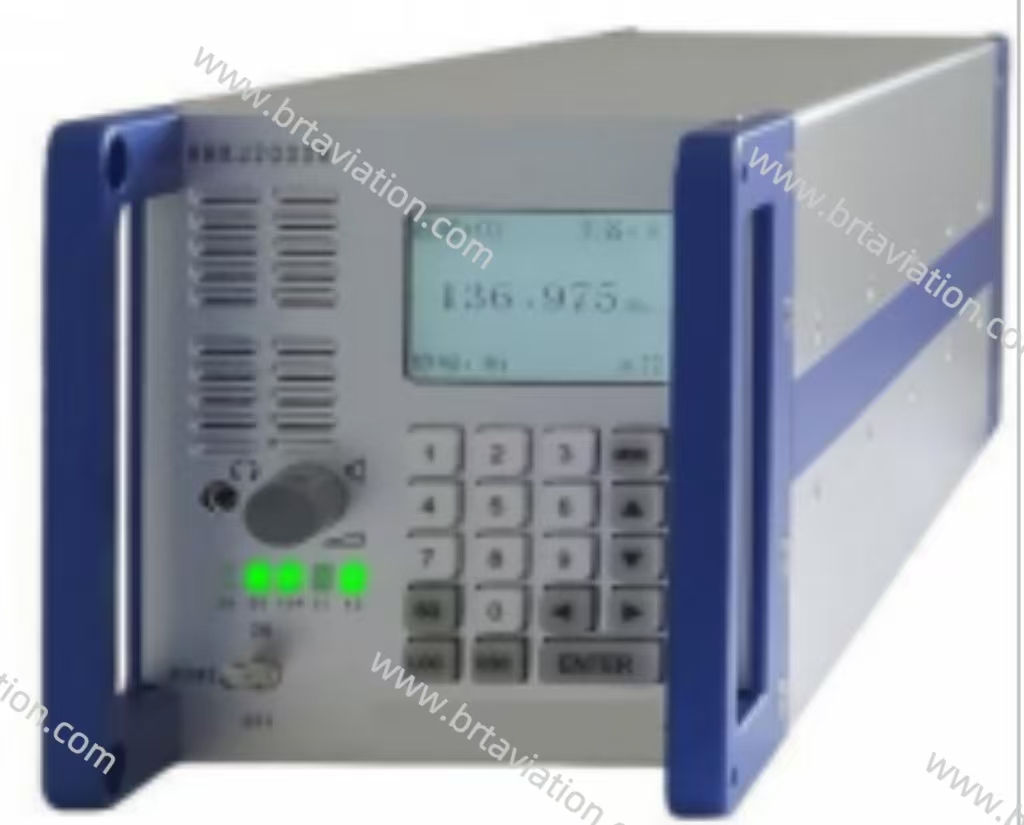

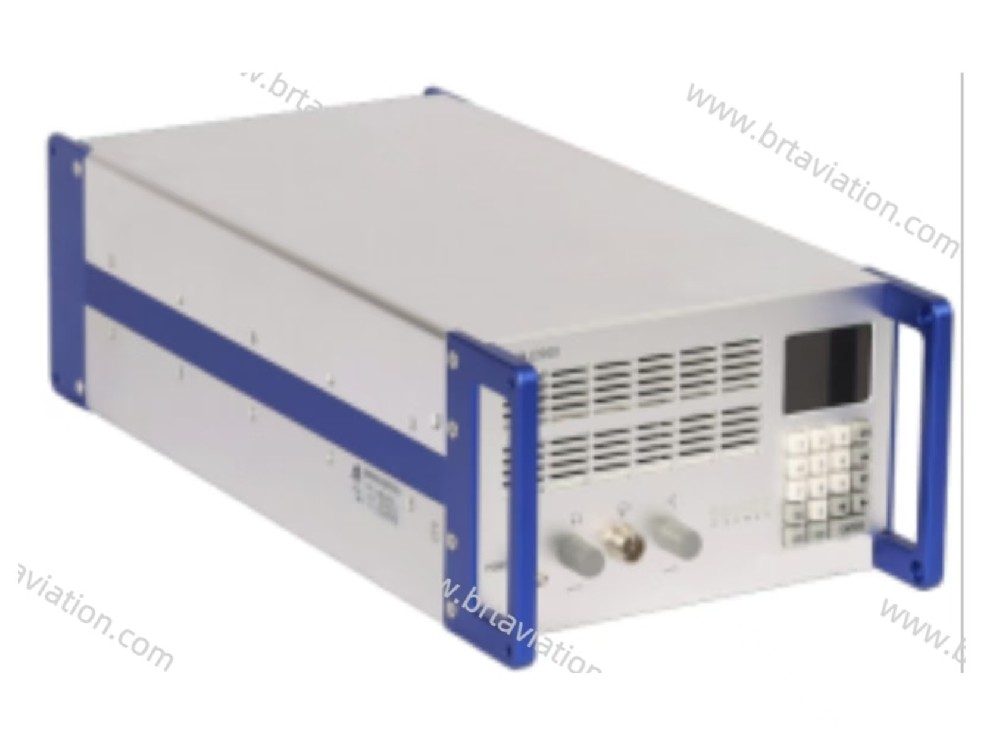

收发一体机（HHKJ2000TR）	发射机（HHKJ2000T）	接收机（HHKJ2000R）

四、HHKJ2000TR型VHF电台收发一体机

（1）整机性能

1、频率范围：118～136.975MHz，118～156MHz(可选)。

2、信道间隔：25kHz，8.33kHz。

3、频率稳定性：≤±0.0001%（1ppm）。

4、频率控制：频率合成器。

5、频道存储数量：99个。

6、调制类型：AM（A3E）。

7、工作模式：半双工。

8、支持E&M（模拟信号）和VoIP（数字信号）通信模式与遥控器同步连接使用。

9、VHF电台具有内置测（BITE）监测功能。

10、当VHF电台收发一体机安装在主/备配置模式时，自动切换时间≤200毫秒。

11、VHF电台输出功率具备电压驻波比（VSWR）短路和开路全面保护功能。

12、TX/RX接头：50Ω，N型母头。

13、RX接头：50Ω，BNC型母头。

14、重量：16公斤。

15、尺寸：13.4(高)* 22.2(宽)* 47(深)厘米，标准3U机箱。

16、MTBF：≥31530小时。

17、MTTR：≤15分钟，更换每个单元。

（2）发射机性能

1、输出功率：5～50W（1W步进可调）。

2、调制深度：30%～99%（可调）。

3、音频响应：-3dB～+1dB（可调）。

4、调制失真：≤5%。

5、谐波抑制：≤-83dBc。

6、杂波抑制：≤-90dBc。

7、邻道功率：≤-65dBc。

（3）接收机性能

1、灵敏度：≤-107dBm（SINAD 12dB）。

2、选择性：6dB带宽≥±8.5 kHz ；80dB带宽≤±18kHz。

3、镜像抑制：≥100dB。

4、中频抑制：≥100dB。

5、邻道抑制：≥70dB。

6、互调抑制：≥70dB。

7、本振辐射：≤-90dBm。

8、降低灵敏度：≥80dB。

9、音频响应：-3dB～+1dB。

10、音频失真：≤2%。

五、HHKJ2000T型VHF发射机

1、频率：118～136.975MHz，118～156MHz(可选)。

2、信道间隔：25kHz，8.33kHz。

3、输出功率：5～50W（1W步进可调）。

4、频率稳定性：≤±0.0001%（1ppm）。

5、频率控制：频率合成器。

6、频道存储数量：99个。

7、调制类型：AM （A3E）。

8、调制深度：30%～99%（可调）。

9、音频响应：-3dB +1dB（可调）。

10、调制失真：≤5%。

11、谐波抑制：≤-83dBc。

12、杂波抑制：≤-90dBc。

13、邻道功率：≤-65dBc。

14、工作模式：半双工。

15、支持E&M（模拟信号）和VoIP（数字信号）通信模式与遥控器同步连接使用。

16、VHF电台具有内置测（BITE）监测功能。

17、当VHF电台发射机安装在主/备配置模式时，自动切换时间≤200毫秒。

18、VHF电台输出功率具备电压驻波比（VSWR）短路和开路全面保护功能。

19、TX/RX接头：50Ω，N型母头。

20、重量：12公斤。

21、尺寸：13.4(高)* 22.2(宽)* 47(深)厘米，3U机箱。

22、MTBF：≥37210小时。

23、MTTR:≤15分钟，更换每个单元。

六、HHKJ2000R型VHF接收机

1、频率：118～136.975 MHz，118～156MHz(可选)。

2、信道间隔：25kHz，8.33kHz。

3、频率稳定性：≤±0.0001%（1ppm）。

4、频率控制：频率合成器。

5、频道存储数量：99个。

6、调制类型：AM（A3E）。

7、灵敏度：≤-107dBm（SINAD 12dB）。

8、选择性：6dB带宽≥±8.5 kHz ；80dB带宽≤±18kHz。

9、镜像抑制：≥100dB。

10、中频抑制：≥100dB。

11、邻道抑制：≥70dB。

12、互调抑制：≥70dB。

13、本振辐射：≤-90dBm。

14、降低灵敏度：≥80dB。

15、音频响应：-3dB～+1dB（可调）。

16、音频失真：≤2%。

17、静噪调整范围：支持载波静噪，信纳比静噪，支持与和或。

18、支持E&M（模拟信号）和VoIP（数字信号）通信模式与遥控器同步连接使用。

19、VHF电台具有内置测（BITE）监测功能。

20、RX接头：50Ω，BNC型母头。

21、重量：6公斤。

22、尺寸：13.4(高)* 11.1(宽)* 47(深)厘米，标准3U机箱。

23、MTBF：≥48370小时。

24、MTTR:≤15分钟，更换每个单元。

七、环境

1、温度：室内 -20°C～+55°C；室外-50°C～+70°C。

2、相对湿度：室内 0～95%（无冷凝）；室外设备 0～100%。

3、工作时间：40℃以上100%连续运行。

4、海拔高度：0～4500米MSL。

5、工作周期：连续无人值守。

6、风速条件：室外天线风速高达200公里/小时和天线结冰1.2厘米厚时，均能正常工作。

7、主用电源：110～220Vac±15%，45～63Hz，单相电。

8、备用电源：21-32Vdc，标准24Vdc后备电池，最少工作4小时。

八、VHF电台收发一体机，单机模式配置清单

九、远程监控软件

远程监控软件，对VHF电台的工作状态进行监测和维护，实现远程台站无人值守功能。

技术特点：

1、支持网络IP接口，支持TCP/IP、UDP 等协议。

2、中、英文操作系统，使用方便。

3、可视化界面，直观易懂。

4、实时检测，功能完善。

5、多种接口，安装灵活。

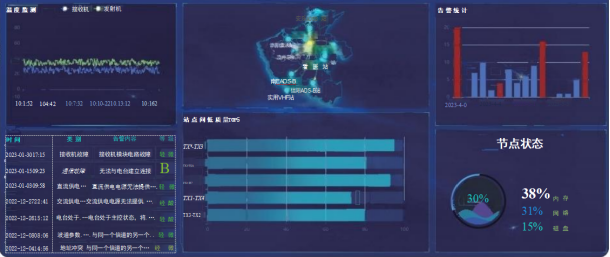

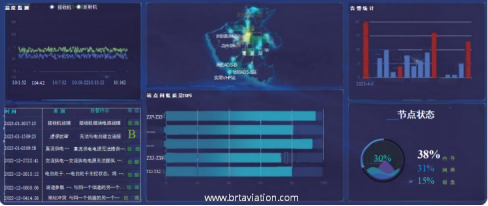

远程监控软件软件提供“主机工作状态”中文操作界面，如下图。

十、符合标准

1、中国民航局CAAC，《甚高频地空通信地面系统，第1部分：话音通信系统技术规范》，MH-T4001.1-2006。

2、国际民航组织，附件10，甚高频空对地通信相关规定。

3、欧洲民用航空电子设备组织（EUROCAE）EUROCAE，ED-137，VHF空对地通信相关规定。

4、欧洲电信标准协会（ETSI），EN 300 676标准，用于航空移动业务的地面甚高频调幅收发信机。
