AM 25kHz

AM 8.33kHz

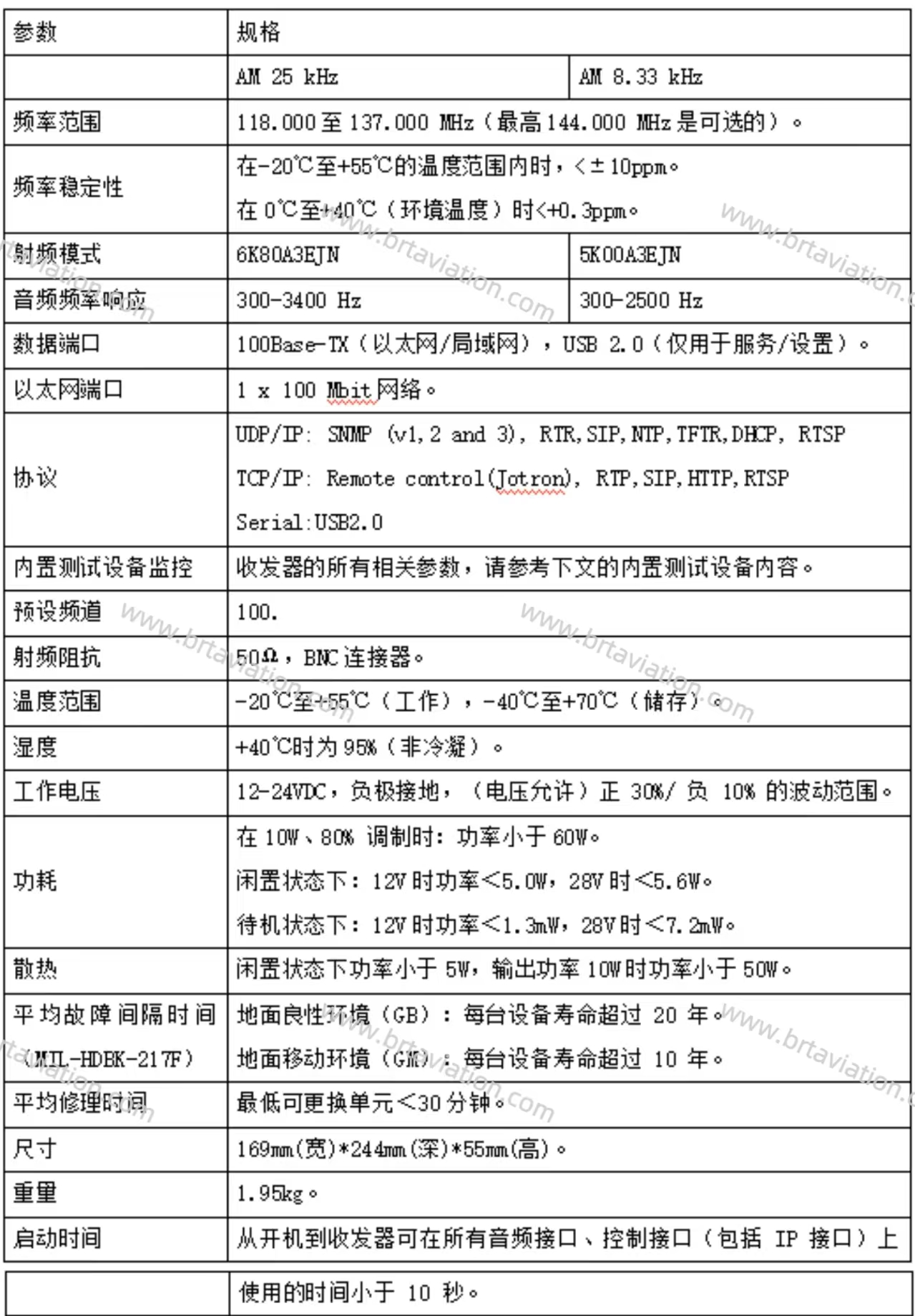

频率范围

118至137MHz（最高144 MHz可选）。

频率稳定性

在-20℃至+55℃的温度范围内时，<±10ppm。

在0℃至+40℃（环境温度）时<+0.3ppm。

射频模式

6K80A3EJN

5K00A3EJN

音频频率响应

300-3400Hz

300-2500Hz

数据端口

100Base-TX（以太网/局域网），USB 2.0（仅用于服务/设置）。

以太网端口

1 x 100 Mbit网络。

协议

UDP/IP: SNMP (v1,2 and 3), RTR,SIP,NTP,TFTR,DHCP, RTSP。

TCP/IP: Remote control, RTP,SIP,HTTP,RTSP。

Serial:USB2.0。

内置测试设备监控

收发器的所有相关参数，请参考下文的内置测试设备内容。

预设频道

100。

射频阻抗

50Ω，BNC连接器。

温度范围

-20℃至+55℃（工作），-40℃至+70℃（储存）。

湿度

+40℃时为95%（非冷凝）。

工作电压

12-24VDC，负极接地，（电压允许）正30%/负10% 的波动范围。

功耗

在10W、80% 调制时：功率小于60W。

闲置状态下：12V时功率＜5.0W，28V时＜5.6W。

待机状态下：12V时功率＜1.3mW，28V时＜7.2mW。

散热

闲置状态下功率小于5W，输出功率10W时功率小于50W。

平均故障间隔时间

地面良性环境（GB）：每台设备寿命超过 20 年。

地面移动环境（GM）：每台设备寿命超过 10 年。

平均修理时间

最低可更换单元＜30分钟。

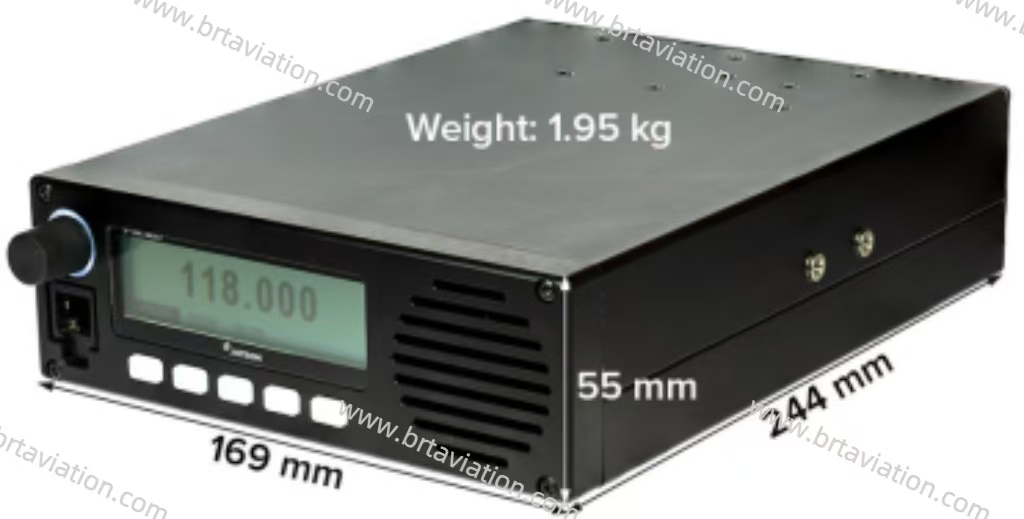

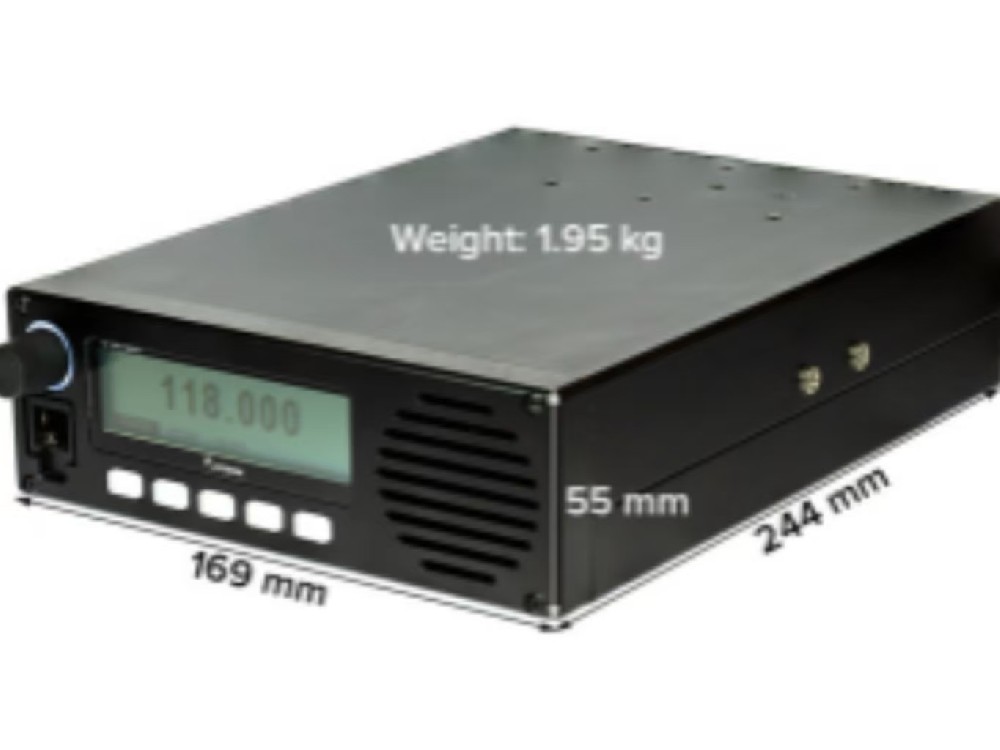

尺寸

169mm(宽)*244mm(深)*55mm(高)。

重量

1.95kg。

启动时间

从开机到收发器正常使用的时间小于10秒。

AM 25kHz

AM 8.33kHz

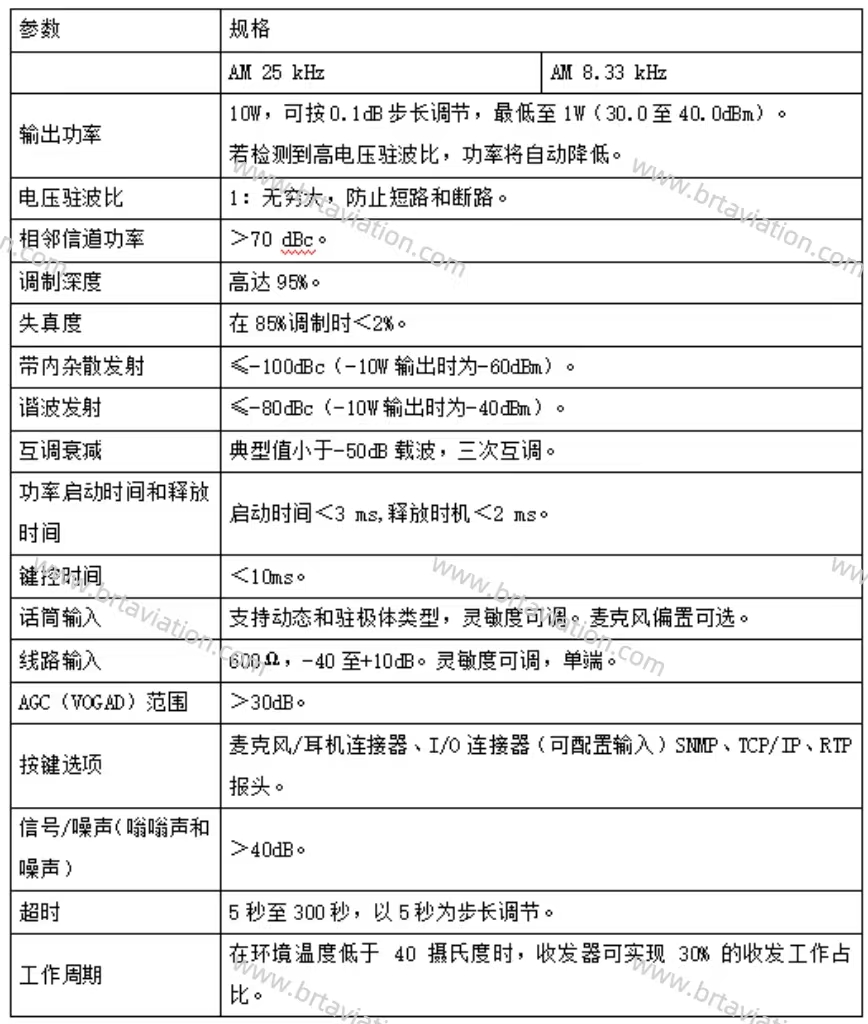

输出功率

1-10W，0.1dB步进可调（30.0至40.0dBm）。

若检测到高电压驻波比，功率将自动降低。

电压驻波比

1：无穷大，防止短路和开路。

相邻信道功率

＞70 dBc。

调制深度

高达95%。

失真度

在85%调制时＜2%。

带内杂散发射

≤-100dBc（-10W输出时为-60dBm）。

谐波发射

≤-80dBc（-10W输出时为-40dBm）。

互调衰减

典型值小于-50dB载波，三次互调。

功率启动时间和释放时间

启动时间＜3ms,释放时机＜2ms。

键控时间

＜10ms。

话筒输入

支持动态和驻极体类型，灵敏度可调。麦克风偏置可选。

线路输入

600Ω，-40至+10dB。灵敏度可调，单端。

AGC（VOGAD）范围

＞30dB。

按键选项

麦克风/耳机连接器、I/O连接器（可配置输入）SNMP、TCP/IP、RTP报头。

信号/噪声（嗡嗡声和噪声）

＞40dB。

超时

5-300秒，以5秒步进可调。

工作周期

在环境温度低于 40℃时，收发器可实现 30% 的收发工作占比。

AM 25kHz

AM 8.33kHz

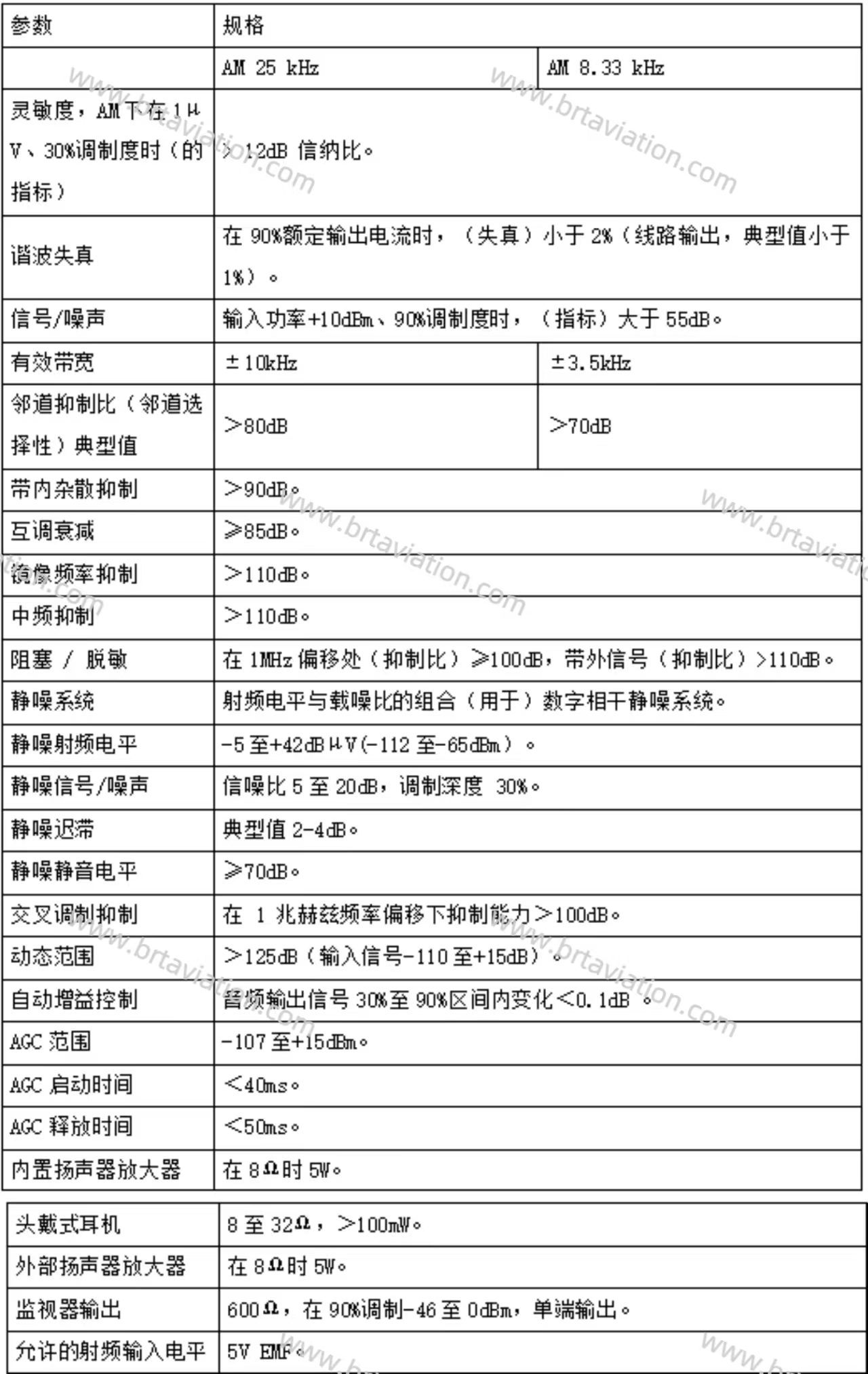

灵敏度（AM在1μV/30%调制度时）

>12dB 信纳比。

谐波失真

在90%额定输出电流时，（失真）小于2%（线路输出，典型值小于1%）。

信号/噪声

输入功率+10dBm、90%调制度时，（指标）大于55dB。

有效带宽

±10kHz

±3.5kHz

邻道抑制比典型值

＞80dB

＞70dB

带内杂散抑制

＞90dB。

互调衰减

≥85dB。

镜像频率抑制

＞110dB。

中频抑制

＞110dB。

阻塞/脱敏

在1MHz偏移处（抑制比）≥100dB，带外信号（抑制比）>110dB。

静噪系统

射频电平与载噪比的组合（用于）数字相干静噪系统。

静噪射频电平

-5至+42dBμV(-112至-65dBm）。

静噪信号/噪声

信噪比5至20dB，调制深度30%。

静噪迟滞

典型值2-4dB。

静噪静音电平

≥70dB。

交叉调制抑制

在 1 MHz频率偏移下抑制能力＞100dB。

动态范围

＞125dB（输入信号-110至+15dB）。

自动增益控制

音频输出信号30%至90%区间内，变化＜0.1dB 。

AGC范围

-107至+15dBm。

AGC启动时间

＜40ms。

AGC释放时间

＜50ms。

内置扬声器放大器

5W，在8Ω时。

头戴式耳机

8至32Ω＞100mW。

外部扬声器放大器

5W，在8Ω时。

监视器输出

600Ω，在90%调制-46至0dBm，单端输出。

允许的射频输入电平

5V EMF。
