产品概述

1、该系统给机场跑道两端分布建设的各类导航台站（LLZ台、GP台、DVOR台、气象台、VHF台、雷达台等），与航管楼机房安装的远程控制设备之间的数据通信，通过传输设备（光缆、光端机、交换机等），实现正向或反向光环网数据传输，确保台站与台站之间的光缆被破坏后，它们之间的数据通信依然工作正常。

2、各类台站与航管楼之间点到点的直连通信方式，弊端为通信光缆被破坏后，则航管楼的远程终端控制设备直接失联，容易造成不安全事件。

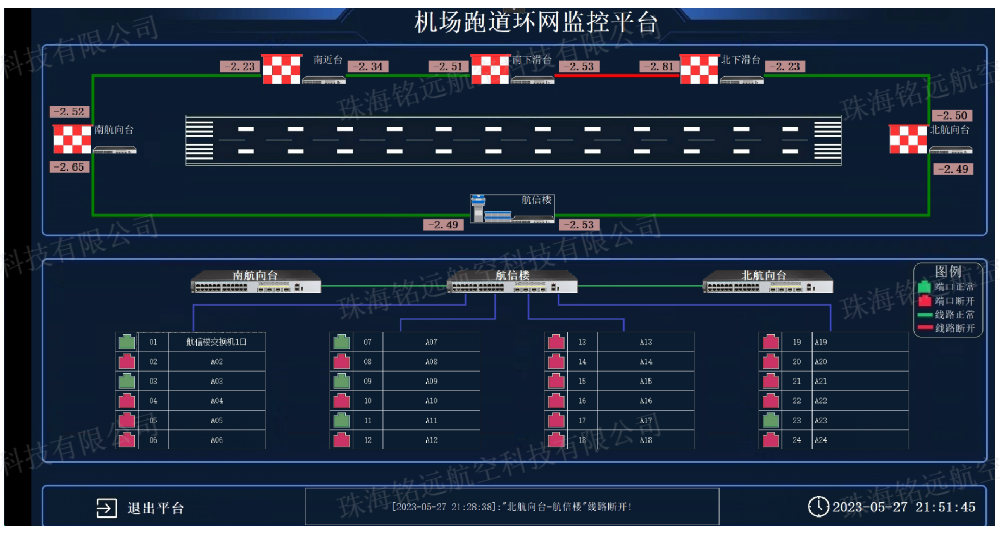

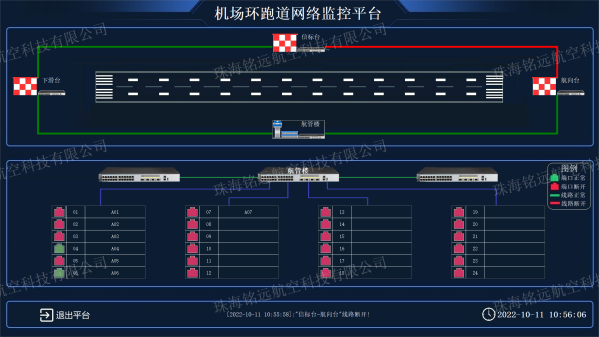

软件界面

优点

1、光环网的远程传输数据既可以正向传输（航管楼→GP台→LLZ台→DVOR台→航管楼），也可以反向传输（航管楼→DVOR台→LLZ台→GP台→航管楼），光环网中任意一根光缆断开，均不影响各台站设备之间的数据传输。

2、万兆传输带宽，各台站高清摄像头数量不限，视频传输数据不卡顿，不花屏，满足数据传输带宽要求。

3、后台配置的监控软件，直观显示每个台站的光缆通断指示，光损耗值，以及每个台站传输端口的数据传输状况。

4、光环网接入数据类型为：RS-232、RS-422、RS-485、IP等，接入数量不限。

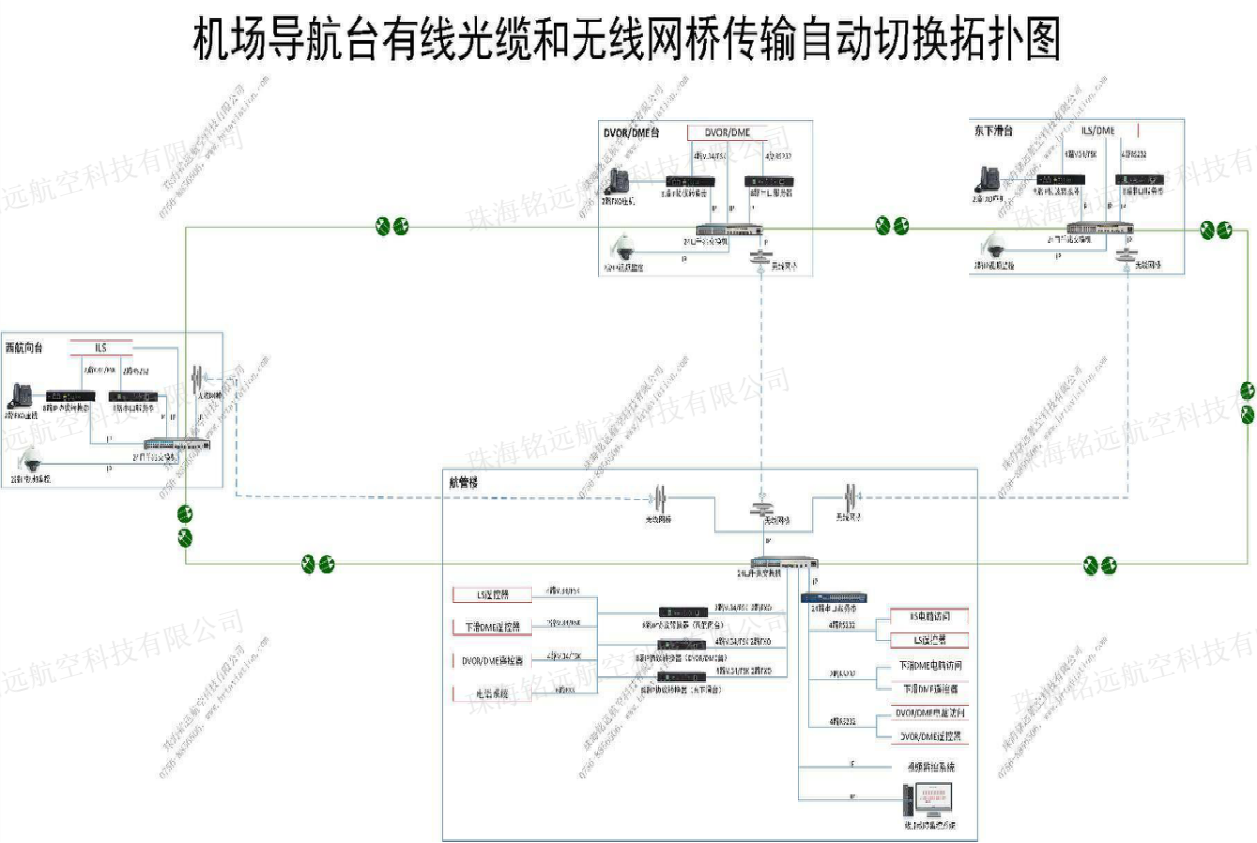

光环网与5G无线网桥自动传输切换模式拓扑图

设备组成

带4光口的万兆交换机，串口服务器，光端机，光缆，光环网监控软件等。

电气特性

主用电源：110V — 220V AC±10%，47 — 63 Hz，单相电。

主机结构

尺寸：180cm(高)X60cm(宽)X60cm(深)，标准38U机柜。

重量：40kg。

工作环境

工作温度：室内-10°C— + 50°C。

相对湿度：0 — 95%。

应用机场

广西桂林、山东济宁、甘肃嘉峪关、四川康定等机场。
