品牌: INDRA公司，澳大利亚
型号: DVOR 53D
描述: “铭远航空”已建立了成套的DVOR53D，DME LDB-103设备模拟机测试平台。
- 导航设备 仪表着陆系统ILS 多普勒甚高频全向信标DVOR 测距仪DME 指点信标MB 无方向信标NDB 天线模拟器 外场测试仪PIR 民航设备集中监控系统 方舱 DVOR天线反射网 玻璃钢易折杆 航空障碍灯
- 通信设备
- 气象设备
- 监视设备
- 侯机楼设备
- 传输设备
- 仪表仪器
- 灯光设备
- 供电设备
- 其它设备
产品中心
DVOR53D型多普勒甚高频全向信标（DVOR）
一、业务
“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修和周期巡检等业务。

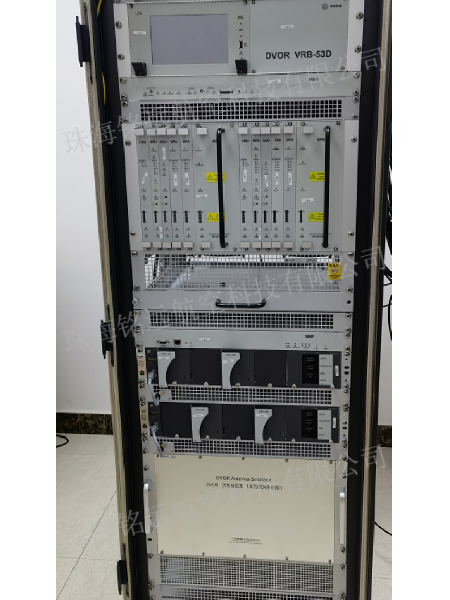

DVOR53D机柜，如下图。
二、业绩
“铭远航空”在中国塔什库尔干机场，阿拉尔机场，武汉机场，定日机场，柳州机场等10多个机场，完成了DVOR53D，DME LDB-103设备，安装调试，飞行校验，现场培训，故障修理，周期巡检，系统优化等业务。
三、案例

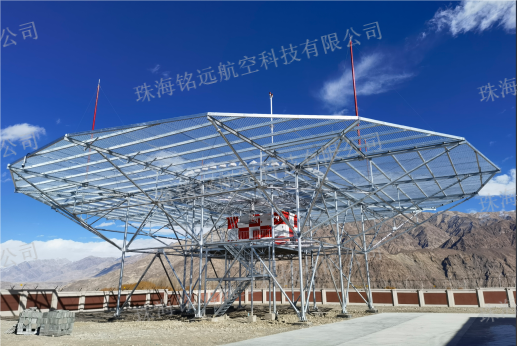

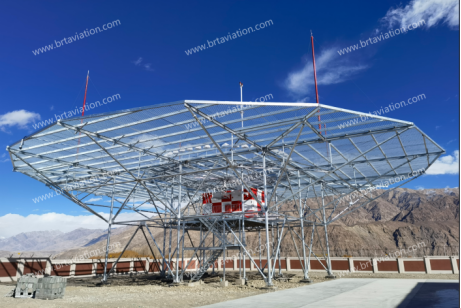

2022年12月，“铭远航空”在中国新疆省塔什库尔干机场，完成了DVOR53D，DME LDB-103设备安装调试，如下图。
四、模拟机平台
1、“铭远航空”已建立了成套DVOR53D设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

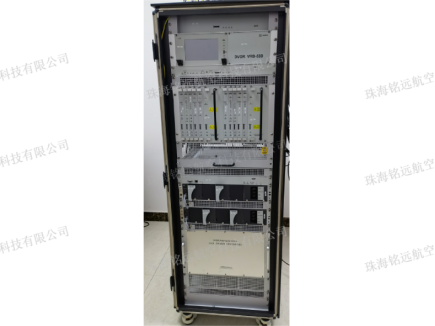

2、DVOR53D模拟机平台，如下图。
五、板件清单
No. 序号 | Board English Name 板件英文名称 | Board Chinese Name 板件中文名称 | Abbreviation 简 称 | Serial Number 序号（PN） |
一、Transmitter Unit，发射机单元 | ||||
1 | Signal Generation Unit | 信号产生板 | SGU | 1A73003 006622005302.RE |
2 | Sideband Power Amp(SPA) | 边带信号功放板 | SPA | 1A73004 0066220005400.RE |
3 | Reference Power Amp(RPA) | 基准信号功放板 | RPA | 1A73005 00662200550701.RE |
4 | RF Signal Isolator | 射频信号隔离器 | RFI | 2A73095 |
二、Monitor Unit，监控器单元 | ||||
1 | Control & Monitoring Unit | 控制监控板 | CMU | 1A73007 0066220005100.RE |
2 | Monitor Receiver Unit | 监控接收板 | MRU | 1A73006 0066220005200.RE |
3 | Monitoring signal distribution | 监控信号分配 | MSD | 1A71160.SB |
三、Controller Unit，控制单元 | ||||
1 | Local Control Unit | 本地控制单元 | LCU | 1A73080 0066220004100.RE |
2 | Relay Control Unit(RCU) | 继电器控制单元 | RCU | 1A73013 0066220003000.RE |
3 | External Input Unit(DVOR) | 外部接口单元 | EIU | 1A73050 0063430005400.RE |
4 | IP Ethernet Switch | 以太网开关 | IES | 1110080J 1390301151901 |
5 | Network Management Processor Board | 网络管理处理板 | NMP | 0066220005600.RE |
Dual Fan Unit Kit | 双风扇单元组件 | DFU | 1A73090.RE | |
四、Remote Controller Unit，遥控器单元 | ||||
1 | Remote Control Status Unit | 远程控制状态单元 （遥控器） | RCSU IND-35D | 0066910000600 |
2 | Remote Status Panel [DVOR/DME] | DVOR/DME遥控板 | RSP-DVOR/DME | 1A72097 |
3 | Remote Status Panel [DME/DME] | DME/DME遥控板 | RSP-DME/DME | 2A72097 |
五、Power Supply Unit，电源单元 | ||||
1 | AC/DC Power Supply | 交直流电源单元 | PSU | 2A72595 006622000617 |
2 | PSU Rectifier S/Mode 24V 400W | 交流电源模块 | REC | 1A73063 0063420005500.RE |
3 | PSU Supervisory Unit/Controller | 电源监控单元/控制器 | CXCI+ | 2A73009 |
六、Antenna Unit，天线单元 | ||||
1 | Antenna Distribution Switch | 天线分配开关 | ADS | 1A73012 0066220002000.RE |
2 | Near Field Monitor Kit | DVOR近场监控天线 | NFM | 1A73091 130010246210 |
3 | CSB Antenna | 载波天线 | CSB-ANT | 3A71133 0066220000300.SB |
4 | CSB Antenna Balun | 载波天线变换器 | CSB-BAL | 1A71134 0066220013000.SB |
5 | SB Antenna | 边带天线 | SB-ANT | 2A73055 006622000400.SB |
6 | SB Antenna Balun | 边带天线变换器 | CSB-BAL | 1A73066 0066220015000.SB |

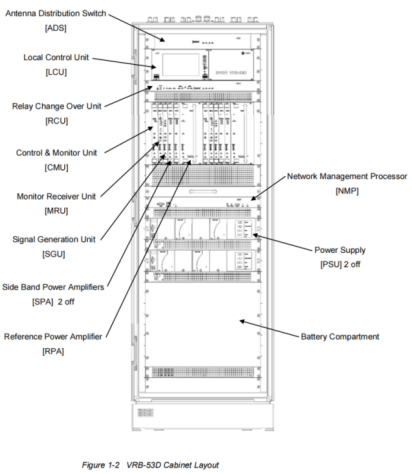

六、机柜板件分布图
