JZDFM01型测距仪DME
一、业务
“铭远航空”提供设备供应,安装调试,技术指导,飞行校验地面调试,板件修理,工厂培训,售后服务,技术咨询,备件支持,设备故障维修,优化调整和周期巡检等交钥匙工程。
二、概述
1、测距仪(DME)设备给民航机场进出港航班,提供一个相对DME台(DME与DVOR合装)的距离引导信息,确保飞机在空中飞行时相对DME台的精确定位。
2、提供技术最先进,系统架构最合理的设备性能选择,给用户提供友好的基于Windows图形软件界面,集成最新技术特点,减少系统板件数量。
3、35U标准机柜设计,降低设备在安装、维护和物流成本,软件设计和认证符合严格的RTCA DO-178 B/278级标准。
三、外观

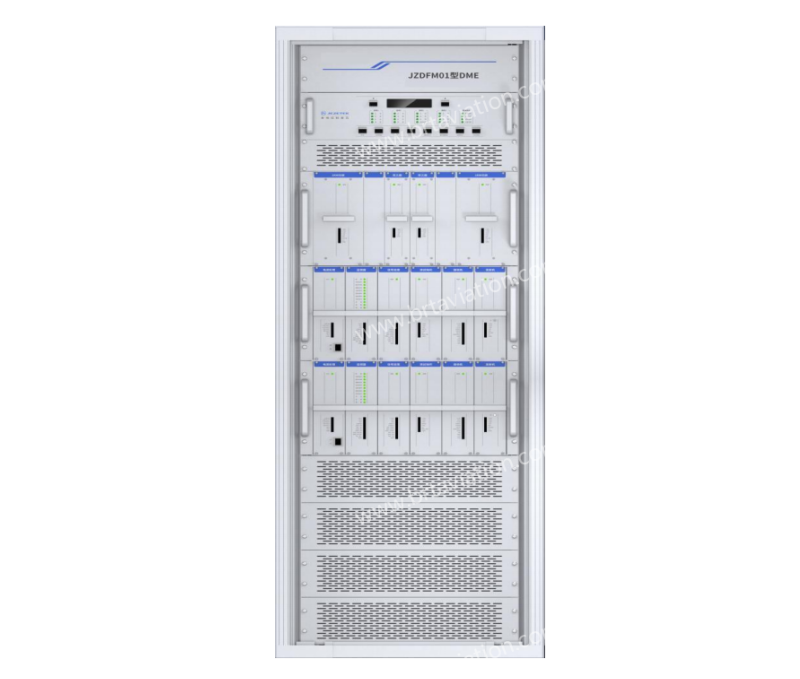

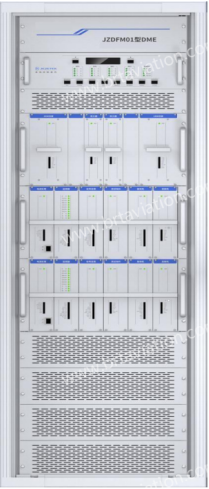

DME设备主机

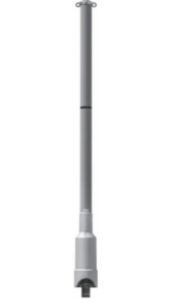

DME天线
遥控器(远程控制单元)
四、特性
(1)特性
1、频率:962 ~ 1213 MHz。
2、峰值输出功率:≥1KW(1000W机型,配套DVOR使用);≥100W(100W机型,配套ILS使用)。
3、系统最大容量:200架飞机/秒。
4、频率稳定性:≤±0.0002%(2ppm)。
5、频率控制:频率合成器。
6、覆盖:320公里,在视距传播11000米高空。
7、发射机脉冲间隔:X通道脉冲间隔12±0.1µs,Y通道脉冲间隔30±0.1µs。
8、脉冲上升和下降:2.5µs±0.5µs。
9、脉冲宽度:3.5±0.5µs。
10、应答脉冲计数:900 PPS ~ 4800 PPS。
11、系统时间延时:X通道50±0.02µs,Y通道56±0.2µs。
12、动态范围:-110 dBW/m²(-94dBm,-124 dBW)到-22 dBW/m²(-6dBm、-36 dBW)。
13、接收机灵敏度:70%在-124 dBW(-94 dBm,-110 dBW/m²)。
14、识别码:2到4个莫尔斯代码字母组成,可编程设置。
15、识别码点划时间间隔:点120ms,划360ms。
16、识别码重复频率:每30秒一次,DVOR和DME联合发识别码:3:1。
17、系统关机条件:
(1)应答延迟误差超过0.5µs±0.2µs。
(2)脉冲间隔误差超过0.5µs±0.2µs。
(3)最小应答接收机灵敏度下降6 dB或更高。
(4)RF输出功率降低了3dB。
(5)连续发射识别超过5秒。
(6)丢失标识码发射时间超过65秒。
(7)应答效率低于70%。
(8)发射机计数(PRF)降至700 PPS以下或超过6000 PPS(上限可调)。
(2)性能
1、监控器:双监控器冗余与/或配置,内置BIT测试。
2、电脑IP端口访问设备RMM软件,基于网络化本地,遥控,RMM维护软件实时同步联动。
3、单发射机和双发射机配置(可选)。
4、监控软件图形化设计,操作容易,简洁方便。
5、系统告警信息实时声、光、电完好性指示。
6、多级用户权限实现设备不同管理权限与运行维护。
7、全生命周期的日志记录查询、分析、打印等功能。
8、设备重要参数,设备运行状态支持图形化显示。
9、设备运行历史数据自动保存,回放,分析等功能。
10、符合中国民航局CAAC,《航空无线电导航设备,第3部分:测距仪(DME)技术要求》,MH/T-4006.3-1998。
11、国际民用航空公约ICAO,附件10,航空电信,第1卷,《无线电导航设备要求》。
12、重量:240公斤(1000W机型);200公斤(100W机型)。
13、尺寸:170(高)* 60(宽)* 60(深)厘米,标准35U机柜。
(3)结构
1、主用电源:110 ~ 220V AC±15%,45 ~ 63 Hz,单相电。
2、备用电源:48V DC后备电池,最少工作4小时。
(4)环境
1、温度:室内 -10°C ~ +50°C;室外 -50°C ~ +70°C。
2、相对湿度:室内 0 ~ 95%(无冷凝);室外 0 ~ 100%。
3、海拔高度:0 ~ 4500米MSL。
4、工作周期:连续无人值守。
5、风速条件:室外天线风速高达161公里/小时和室外天线结冰1厘米厚时,均能正常工作。
五、设备清单
序号 | 名 称 | 型 号 | 数量/单位 | 备 注 |
1 | DME主机柜 | JZDFM01 | 1套 | 含双发射机,双监控器,双电源。 |
2 | DME天线系统 | / | 1套 | 含1根DME天线,3根射频电缆。 |
3 | 其他配件 | / | 1套 | / |
六、遥控器和重复显示单元
(1)特性
1、遥控器通过以太网IP接口与设备和重复显示单元通信连接。
2、主用电源:110 ~ 220V AC±15%,45 ~ 63 Hz,单相电。
3、重量:6公斤。
4、尺寸:13.4(高) * 60(宽) * 20(深)厘米,标准3U机箱。
(2)环境
1、温度:室内 -10°C ~ +50°C。
2、相对湿度:0 ~ 95%。
3、海拔高度:0 ~ 4500米 MSL。
(3)配置清单
1、遥控器,1套,3U机箱。
2、重复显示单元,1套,3U机箱。
3、传输设备,1套。

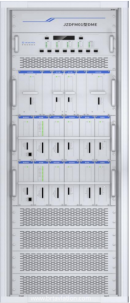

(4)外观
七、RMM软件
RMM软件特点如下:可视化设计;本地和远程状态显示信息同步;发射和监控参数定期自检;日志实时记录、查询;用户等级管理。
RMM软件提供中、英文操作界面,方便用户操作和维护设备,如下图所示。

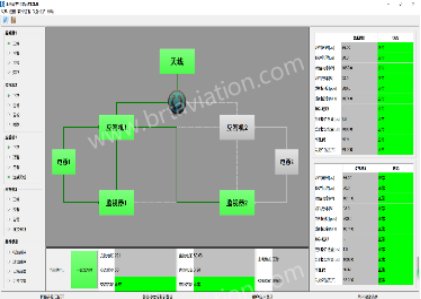

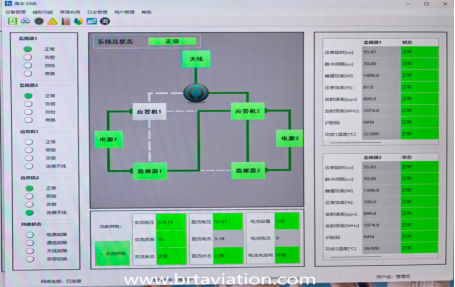

DME“主机工作状态”显示界面(中文)
八、标准
1、中国民航局CAAC,《航空无线电导航设备,第3部分:测距仪(DME)技术要求》,MH/T-4006.3-1998。
2、中国民航局CAAC,《航空无线电导航台(站)电磁环境要求》,GB 6364-2013。
3、中国民航局CAAC,《民用航空通信导航监视台(站)设置场地规范,第1部分:导航》,MH/T 4003.1—2021。
4、中国民航局CAAC,《航空无线电导航设备测试要求,第三部分:测距仪》,AC-115-TM-2013-03。
5、国际民用航空公约ICAO,附件10,航空电信,第1卷,《无线电导航设备要求》。
6、国际民航组织ICAO,8071文件,第3册,《无线电导航设备测试手册》,(1972年)。
