MARK900型指点信标MB

品牌: 天津通信导航公司
型号: MARK900
描述: “铭远航空”是MARK900型指点信标在中国地区代理销售商之一,在海外地区指定代理销售商。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”提供设备供应,安装调试,技术指导,飞行校验地面调试,板件修理,工厂培训,售后服务,技术咨询,备件支持,设备故障维修,优化调整和周期巡检等交钥匙工程



二、概述

1、指点信标给机场进近航班提供一个距离跑道入口相对位置的距离指示信息。

2、指点信标分类:内指点信标,中指点信标,外指点信标。

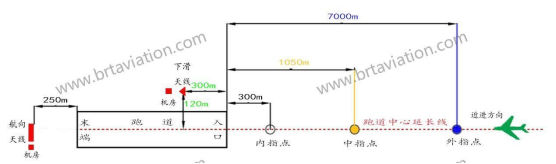

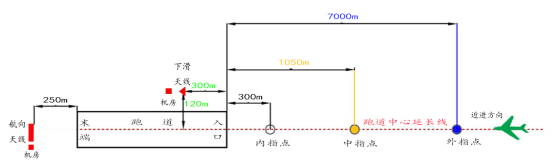

3、指点信标安装位置示意,如下图所示。



三、外观

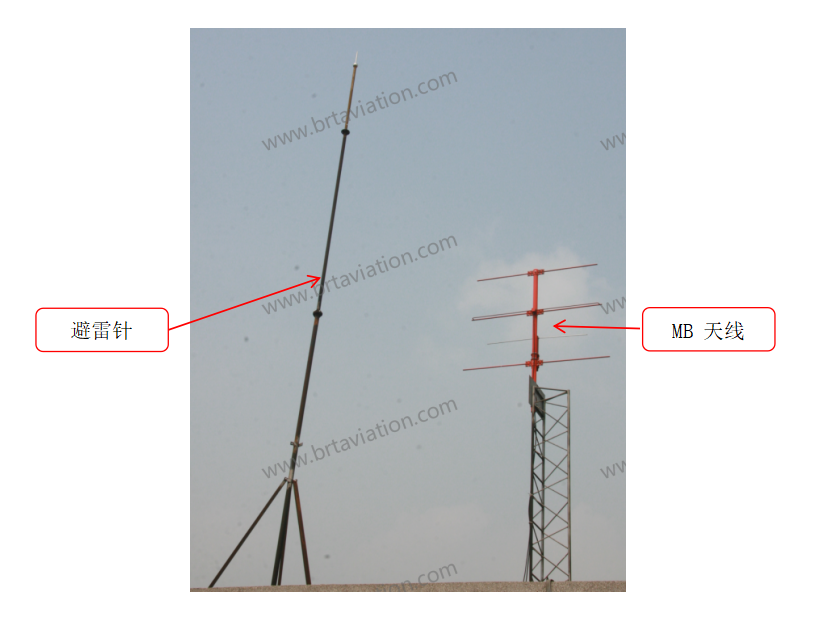

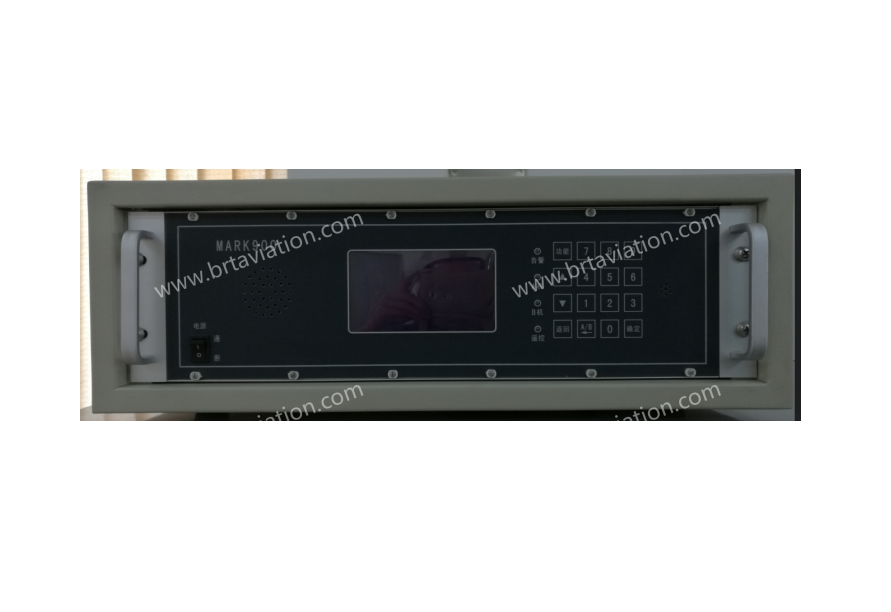

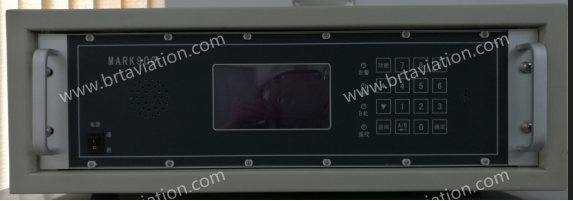

MB设备主机机柜

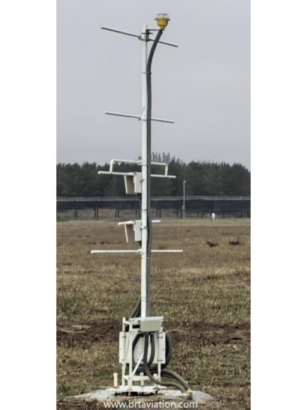

单元八木天线适用于内指点信标和中指点信标

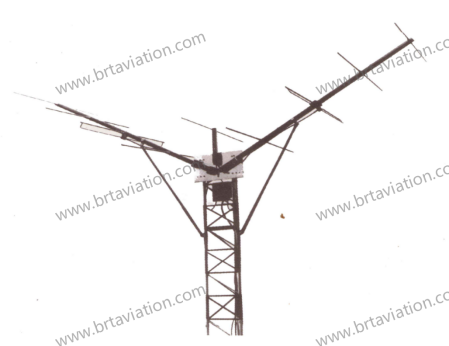

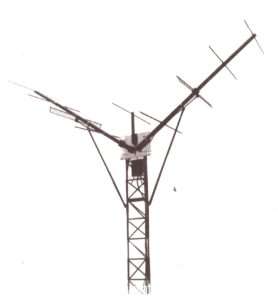

Y型四单元八木天线适用于外指点信标



四、特性

1、载波频率:75 MHz。

2、输出功率:0.1  4W(0.1W步进可调)。

3、频率稳定性:±0.0002%。

4、频率控制:频率合成器。

5、覆盖范围:符合国际民航组织ICAO 附件10要求。


设备类型

载波频率

调制

频率

识别信号

安装位置距离跑道入口

覆盖宽度

机载

指示灯

内指点信标IM

75MHz

3000 Hz

每秒连续拍发6点“• ”

300米

150±50米

白色灯

中指点信标MM

75MHz

1300 Hz

每秒交替拍发点划“•―”,第1秒6点,第2秒2划

1050米

300±100米

琥珀灯

外指点信标OM

75MHz

400 Hz

每秒连续拍发2划“―”

7000米

600±200米

蓝色

(紫色



五、结构

1、主用电源:110  220V AC±15%,45  63 Hz,单相电。

2、备用电源:24V DC后备电池,最少工作4小时。

3、重量:10kg。

4、尺寸:13.4(高) * 60(宽) * 20(深)厘米,标准3U机箱。



六、环境

1、温度:室内 -10°C  +50°C室外 -50°C  +70°C。

2、相对湿度:室内0 95%(无冷凝);室外 0 100%。

3、海拔高度:0  4500米MSL

4、工作周期:连续无人值守。

5、风速条件:室外天线风速高达161公里/小时天线结冰1.5厘米厚时,均能正常工作。



七、设备清单


序号

设备名称



数量/单位



1

MB主机

MARK900

1套

含双发射机,双监控器,双电源

2

遥控器

/

1套

远程监视控制MB设备工作状态。

3

发射天线

/

1根

根据设备类型,1根单八木或1根双八木天线(可选)。

4

监控天线

/

1根

1根单八木天线。

5

射频电缆

/

2根

1/4硬馈射频电缆,单根长20米。

6

障碍灯

/

1个

/

7

天线支撑杆

/

1套

支架高度有3米,4米,5米可选(可定制),含支架预埋件。

8

其它配件

/

1套

/



八、标准

1、中国民航局CAAC,航空无线电导航设备 1部分:仪表着陆系统(ILS)技术要求MH/T-4006.1-1998。

2、中国民航局CAAC,航空无线电导航台(站)电磁环境要求GB 6364—2013。

3、中国民航局CAAC,民用航空通信导航监视台(站)设置场地规范 第 1 部分:导航MH/T 4003.1—2021。

4、中国民航局CAAC,中国民用航空仪表着陆系统Ⅱ类运行规定,民航总局令第57号。

5、国际民航组织ICAO,附件10,航空电信,第1卷,无线电导航设备要求。

6、国际民航组织ICAO8071文件,第3册无线电导航设备测试手册1972年
