NDB900-200W型无方向信标机NDB

品牌: 天津通信导航公司
型号: NDB900-200W,NDB900-500W
描述: “铭远航空”是NDB900-200W和NDB900-500W型无方向信标(NDB),在中国地区代理销售商之一,在海外地区指定代理销售商。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”提供设备供应,安装调试,飞行校验地面调试,技术指导,板件修理,工厂培训,售后服务,技术咨询,备件支持,设备故障维修,周期巡检等交钥匙工程



二、概述

1、NDB设备给机场进出港航班提供一个相对NDB台的方位指示信息。

2、NDB设备分为:

1)NDB900-200WNDB设备,最大输出功率200W,作用距离约200公里。

2)NDB900-500WNDB设备最大输出功率500W,作用距离约350公里。



三、外观

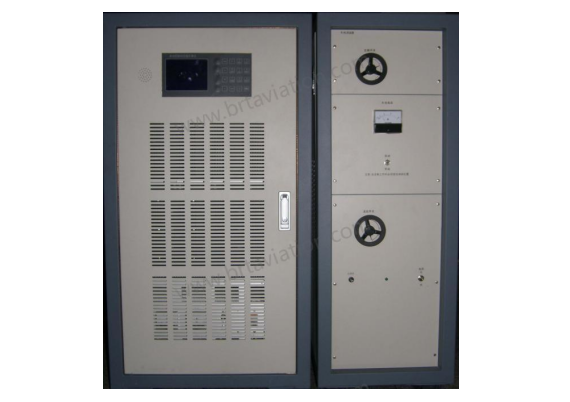

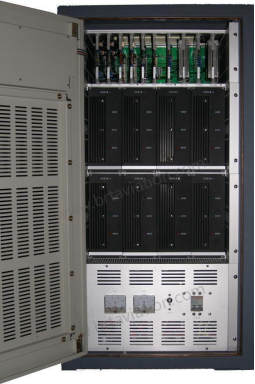

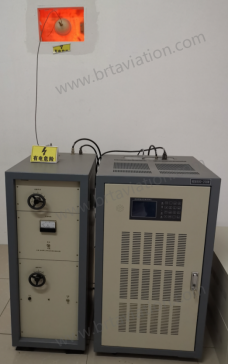

NDB设备主机柜

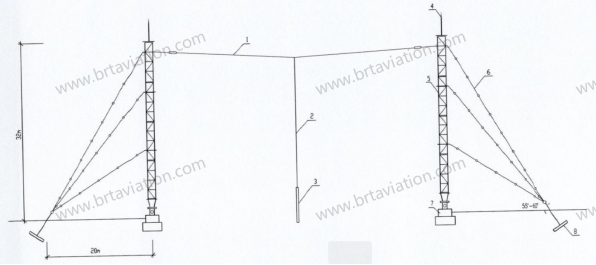

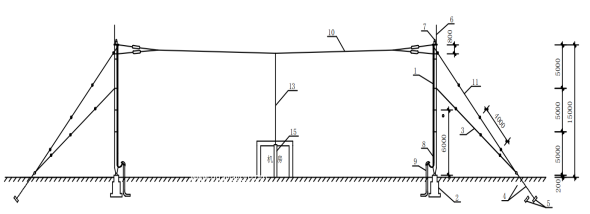

T型天线



四、特性

1、工作频率:190 ~ 700KHz。

2、波道间隔1KHz。

3、输出功率:50 ~ 200W(连续可调,适用于NDB900-200W机型)。100 ~ 500W(连续可调,适用于NDB900-500W机型)。

4、频率稳定性:±0.0004%。

5、频率控制:频率合成器。

6、调制信号:1020Hz±50Hz

7、调制幅度:0~95%(连续可调),95%±5%

8、工作种类:调幅报等幅报调幅话。

9、设备组成:NDB设备主机柜,天线自动调谐器、遥控单元,T型天线,反射地网等。

10、天线等效负载电阻 5 ~ 40Ω;电容 200  1300pF。

11、覆盖范围:满足国际民航组织ICAO 附件10要求。

12、主用电源:110 ~ 220V AC±15%,45 ~ 63 Hz,单相电。

13、备用电源:48V DC后备电池,最少工作4小时。



五、结构

1、重量:120公斤

2、尺寸:120(高)* 60(宽)* 60(深)厘米,标准27U机箱



六、环境

1、温度:室内 -10°C  +50°C室外 -50°C  +70°C。

2、相对湿度:室内 0 95%(无冷凝);室外 0 100%。

3、海拔高度:0  4500米MSL

4、工作周期:连续无人值守。

5、风速条件:室外天线风速高达161公里/小时天线结冰1.5厘米厚时,均能正常工作。



七、设备清单


序号

设备名称



数量/单位



1

NDB主机柜

NDB900-200W

1套

含双发射机,双监控器,双电源

2

遥控单元

/

1套

远程监视控制NDB设备工作状态。

3

T型天线

/

1套

根据设备类型,天线跨度有40米,50米可选。

4

天线铁塔

/

1套

根据设备类型,天线铁塔高度有15米,30米可选,含铁塔钢丝拉绳,预埋件。

5

天线地网

/

1套

根据设备类型,天线地网椭圆形直径有40米,50米,60米可选,含接地设施。

6

方舱

/

1套

尺寸:4.5(长)X3.3(宽)X2.8(高)米,包含以下部分:

1、消防系统,交流配电柜空调,照明插座,防静电地板、接地端子箱、金属桥架;

2、办公桌,椅子,资料柜等。

7

UPS系统

/

1套

6KVA,含后备蓄电池16节,电池柜,电池线。

8

通信机柜

/

1套

38U

9

障碍灯系统

/

2套

含障碍灯,电源线和光控开关。

10

其它配件

/

1套

/



八、标准

1、中国民航局CAAC,《航空无线电导航设备1部分:无方向信标(NDB)技术要求MH/T-4006.4-1998。

2、中国民航局CAAC,航空无线电导航台(站)电磁环境要求GB 6364—2013。

3、中国民航局CAAC,民用航空通信导航监视台(站)设置场地规范1部分:导航MH/T 4003.1—2021。

4、国际民用航空公约ICAO,附件10,航空电信,第1卷,无线电导航设备要求

5、国际民航组织ICAO8071文件,第3册,《无线电导航设备测试手册》,(1972年
