SH-453330A型方舱
一、业务
“铭远航空”生产和供应各种规格型号方舱,包括安装调试,技术指导,售后服务,技术咨询等交钥匙工程。
二、概述
1、方舱采用钢架结构或铝合金结构,用于民航机场通信,导航,气象,雷达等设备的工作机房,也适用于其它应用场景。
2、方舱内部配置有:低压配电系统,桥架系统,照明系统(包括应急照明,开关,插座),空调系统,消防系统,接地线排系统,预留馈线窗,通风窗等。

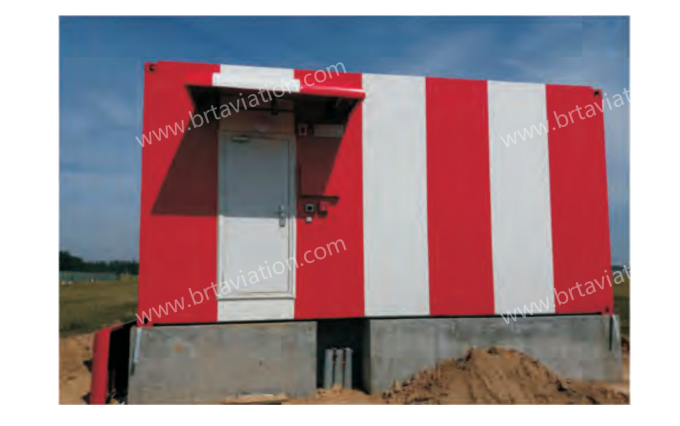

3、方舱防盗门顶部安装一个雨棚,雨棚尺寸尺寸:1.5(长)* 0.8(宽)米。
4、方舱外表面喷涂有红白相间1米正方形的油漆方格,油漆表面光滑平整,色泽鲜艳。方舱内表面喷涂有白色油漆,美观大方。
5、方舱所有金属材料进行了防腐处理,钢制部件采用喷漆处理,铝制部件采用阳极氧化处理。
三、特性
1、板材:夹心隔热板,重量轻,刚性好。
2、地板承重≥1200KG/m,方舱顶部承重≥250KG/m。
3、底板:保证承重强度外,敷设防静电地板,内部预置钢结构保证主设备安装。
4、防水性 :可承受水压力为1kg/cm2。
5、防火性 :方舱板材有自熄阻燃特性。
6、防风性 :可承受风速为45m/s而不受损。
7、防腐蚀性:所有钢材热浸镀锌防锈处理,镀锌量不少于550g/㎡。墙板,顶板和外面板采用铝板,其它连接件为铝型材或不锈钢连接件。
8、防震性 :抗里氏8级地震。
9、隔热性能:其墙板及屋顶板结构的导热系数小于0.035Kcal/mh℃。
10、抗冲击性:直径75毫米,重1公斤,一端为半球形钢制圆柱体从10米高落下,舱体不会被击穿。
11、使用寿命≥30年。
四、配置
1、方舱基本设施配置清单(必选)
序号 | 名 称 | 型 号 | 数量/单位 | 备 注 |
1 | 舱 体 | 型号:SH-453330A。 尺寸:4.5(长)* 3.3(宽)* 3(高)米。 | 1套 | / |
2 | 防盗门 | 尺寸:1(宽)* 2.1(高)米。 | 1套 | / |
3 | 雨棚 | 可遮挡消防控制箱,尺寸:1.5(长)* 0.8(宽)米。 | 1套 | / |
4 | 防静电地板 | 尺寸:60(长)*60(宽)*3.5(高)厘米,支架高20厘米。 | 1套 | / |
5 | 架空式铝桥架 | 阶梯式架空铝桥架,40(宽)*30(高)厘米。 | 1套 | / |
6 | 金属线槽 | 带盖。 | 1套 | / |
7 | 方舱顶灯 | LED 照明灯,白光,10W。 | 2套 | / |
8 | 应急照明灯 | LED 照明灯,3W。 | 2套 | / |
9 | 开关,插座 | 照明设备开关,空调和电源插座。 | 1套 | / |
10 | 上屋顶爬梯 | / | 1套 | / |
11 | 火灾报警控制器 | 带室外保护箱,尺寸:60(长)*20(宽)*70(高)厘米。 | 1套 | / |
12 | 火灾探测器 | / | 1套 | / |
13 | 紧急启停按钮 | / | 1套 | / |
14 | 火灾声光报警器 | / | 1套 | / |
15 | 气体喷洒释放指示灯 | / | 1套 | / |
16 | 手动,自动转换开关 | / | 1套 | / |
17 | 边墙式排风机 | / | 1套 | / |
18 | 接地端子箱 | / | 1套 | / |
19 | 柜式气体灭火装置 | 七氟丙烷灭火装置,立柜式,使用年限20年,40公斤,尺寸:50(长)* 45(宽)* 135(高)厘米。 | 1套 | / |
20 | 手提式干粉灭火器 | 手提式干粉灭火器,4公斤。 | 2套 | / |
2、方舱辅助设施配置清单(可选)
序号 | 名 称 | 型 号 | 数量/单位 | 备 注 |
1 | 空 调 | 墙挂式,1.5P,制冷制热空调,断电后自启动功能。 | 2套 | / |
2 | 交流电源自动切换配电柜 | 两路380VAC交流输入电源自动切换配电柜。 尺寸:40(长)* 60(宽)*14(深)厘米。 | 1套 | / |
3 | 单相电源配电箱 | 单相交流电源配电箱,空开6个。 尺寸:40(长)* 40(宽)* 14(深)厘米。 | 1套 | / |
4 | 办公桌 | 尺寸:120(长)* 60(宽)* 73(深)厘米。 | 2套 | / |
5 | 椅 子 | / | 2套 | / |
6 | 文件柜 | 四开门文件柜。 尺寸:180(长)* 85(宽)*39(深)厘米。 | 2套 | / |
7 | 插线排 | 3插位,线长1.8米,国际通用插座。 | 2套 | / |
8 | 机 柜 | 标准38U机柜。 尺寸:180(高)* 60(宽)* 60(深)厘米。 | 1套 | / |
五、环境
1、温度:室内 -10°C ~ +50°C;室外 -50°C ~ +70°C。
2、相对湿度:室内 0 ~ 95%(无冷凝);室外设备 0 ~ 100%。
3、海拔高度:0 ~ 4500米MSL。
4、工作周期:连续无人值守。
5、风速条件:风速高达161公里/小时和方舱结冰3厘米厚时,均能正常工作。
6、防尘等级:IP55。
六、外观

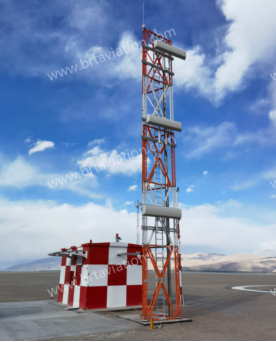

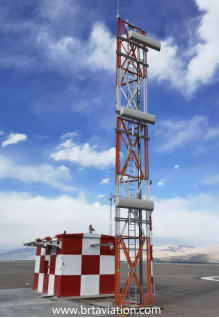

(1)ILS下滑台方舱

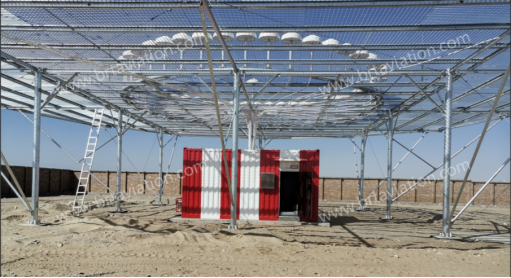

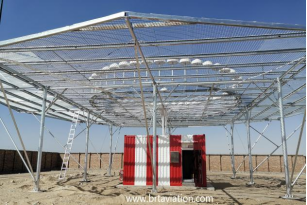

(2)全向信标台(DVOR)方舱
七、选型
序号 | 型 号 | 方舱尺寸 | 方舱净重 | 方舱配置 |
1 | SH-303330A | 3(长)* 3.3(宽)* 3(高)米 | 3000公斤 | 标准 |
2 | SH-453330A | 4.5(长)* 3.3(宽)* 3(高)米 | 5000公斤 | 标准 |
3 | SH-603330A | 6(长)* 3.3(宽)* 3(高)米 | 6500公斤 | 标准 |
4 | 根据客户要求定制。 |
