H4526A型DVOR天线反射网

品牌: 铭远航空
型号: H4526A
描述: DVOR天线反射网,给全向信标DVOR载波天线(1根)和边带天线(48根),提供射频信号反射基准面,确保DVOR在空间形成一个稳定可靠的场型图,满足设备技术要求。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”生产和供应各种规格型号全向信标DVOR天线反射网包括安装调试,技术指导,售后服务,技术咨询等(交钥匙工程)



二、概述

1、DVOR天线反射网,给全向信标DVOR载波天线(1根)和边带天线(48根),提供射频信号反射基准面,确保DVOR在空间形成一个稳定可靠的场型图,满足设备技术要求。

2、DVOR天线反射网距离地面越低,反射网直径越小,反之,反射网距离地面越高,反射网直径越大。

3、典型DVOR天线反射网距离地面高度4.5米,直径26米。



三、外观

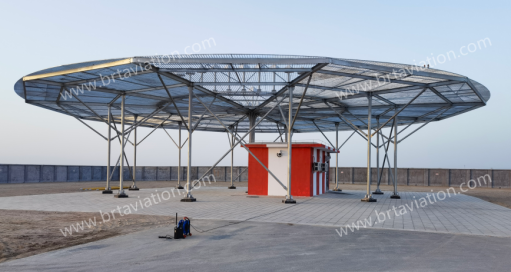

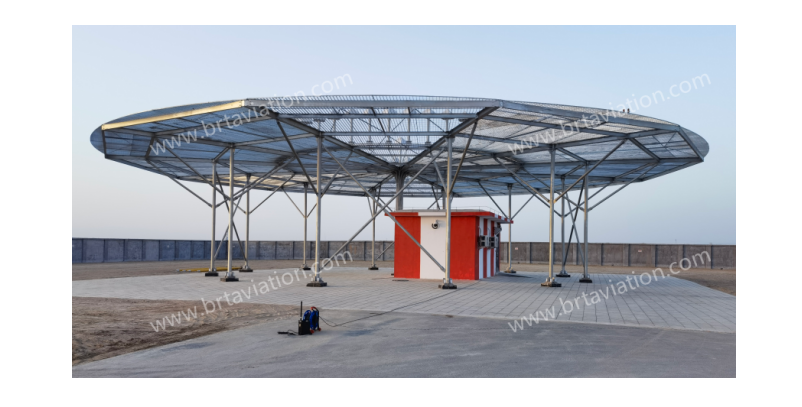

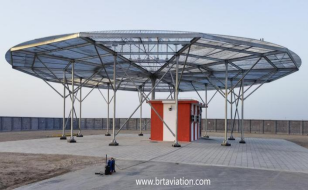

1、新疆省阿拉尔机场DVOR天线反射,如下图所示,反射网距地面高4.5米,直径28米。

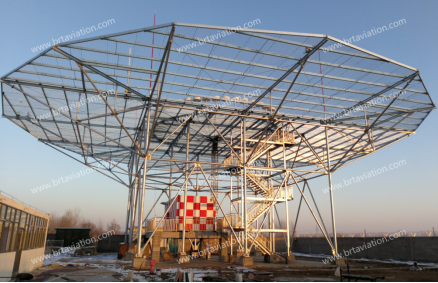

2、江苏省徐州铜山导航台DVOR天线反射,如下图所示,反射网距地面高10米,直径40米。





四、选型


序号

型号

反射网距离地面高度

反射网直径

备注

1

H4526A

4.5米

26米

/

2

H4528A

4.5米

28米


3

H5028A

5米

28米

/

4

H5030A

5米

30米

/

5

H10040A

10米

40米

/

6

根据客户要求定制。

/
