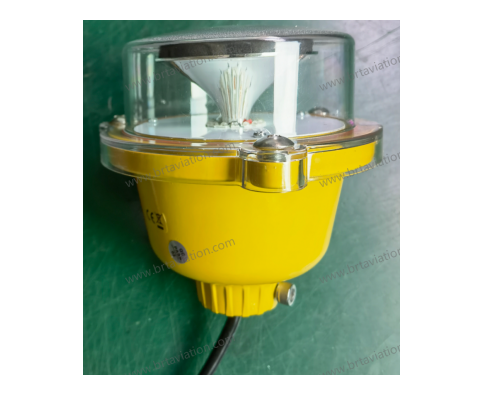

TX-LA-01(L)型航空障碍灯

品牌: 铭远航空
型号: TX-LA-01(L),TX-LB-01(L),XH-LCY(L)
描述: “航空障碍灯”用于夜间起降航班警示机场跑道周围机房,天线杆(塔),超高建筑物,移动车辆(应急车辆,保安车辆,巡逻车,驱鸟车,工程车等)等障碍物功能。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”生产和供应各种规格型号航空障碍灯包括安装调试,技术指导,售后服务,技术咨询等(交钥匙工程)



二、概述

1、航空障碍灯,用于夜间起降航班警示机场跑道周围机房天线杆(塔),超高建筑物,移动车辆(应急车辆,保安车辆巡逻车驱鸟车工程车等)等障碍物功能。

2、符合《民用机场专用设备检测合格报告》要求。



三、功能

1、外壳采用高强度铝材铸造,全密封结构。

2、采用贴片LED芯片,具有亮度高,能耗低,寿命长等特点。

3、自主研发先进的光学系统,聚光角度符合CAACICAO要求。

4、内置防浪涌保护装置,适用于恶劣工作环境。

5、散热性能好,有效减小灯具体积重量。

6、具有抗冲击防雷电耐日晒抗雨雪等恶劣天气具有过流保护功能。

7、 可定制GPS北斗无线同步10Km无线同步,远程控制等功能。

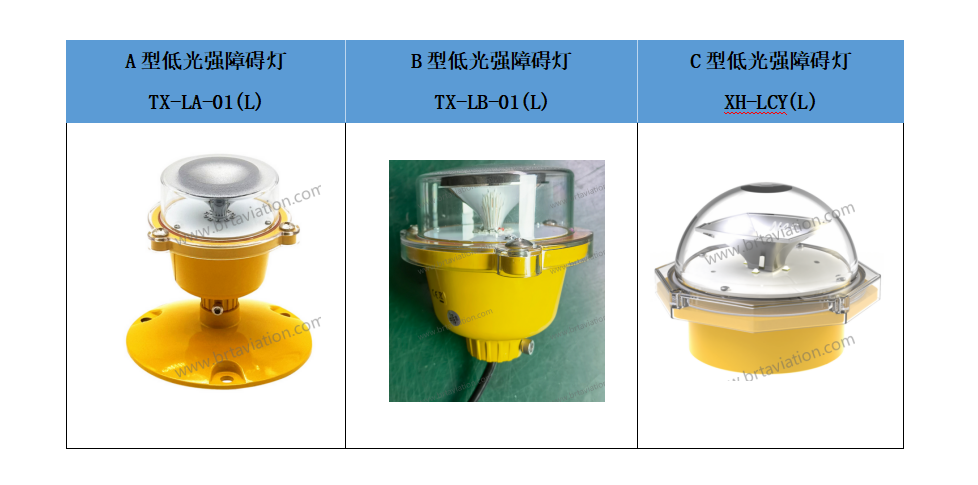

四、外观





五、性能


序号



技术参数



A型

B型

C型

1

型号

TX-LA-01(L)

TX-LB-01(L)

XH-LCY(L)

/

2

交流电源

220VAC±15%4763Hz,单相电

220VAC±15%4763Hz,单相电

/

/

3

直流电源

18 VDC

18 VDC

12-15 VDC


4

功耗

≤2W

≤2.6W

1W

/

5

闪光频率

恒光

恒光

闪光,60-90次/分钟

/

6

防浪涌

5KA

5KA

5KA

灯具内置

7

光强

≥10cd/m2

≥32cd/m2

50cd/m2

/

8

光源

LED

LED

LED

/

9

光源寿命

≤20年

≤20年

10年

/

10

发光颜色

红色

红色

黄色,蓝色

/

11

垂直发光角度

≥10°

≥10°

≥10°

/

12

水平发光角度

360°

360°

360°

/

13

外形尺寸

130(长)*126(宽)*125(高)mm

132(长)*126(宽)*125(高)mm

120(长)*120(宽)*100(高)mm

/

14

安装尺寸

G3/4圆柱管螺纹

G3/4圆柱管螺纹

磁铁式

/

15

工作环境

-40℃+55℃

-40℃+55℃

-40℃+55℃

/

16

重量

1.1kg

1.1kg

0.5kg

不含支架

17

相对湿度

0~100%

0~100%

0~100%

/

18

抗风能力

≤240Km/h

≤240Km/h

≤240Km/h

/

19

防水等级

IP65

IP65

IP66

/

20

应用场景

适用于机场跑道周围专用障碍灯(机房天线塔(杆),雷达站,超高建筑物等)

适用于机场跑道周围专用障碍灯(机房天线塔(杆),雷达站,超高建筑物等)

适用于机场飞行区内移动车辆专用障碍灯(应急车辆,保安车辆巡逻车驱鸟车工程车等)。

/



六、标准

1、中国民用航空局CAAC,《航空障碍灯》,MH/T6012-2015

2、中国民用航空局CAAC,《航空障碍灯检测规范》,AC-137-CA-2017-05

3、中国民用航空局CAAC,《民用机场飞行区标准》,MH5001-2021

4、国际民航组织ICAO,附件10。
