一、业务

“铭远航空”供应成套设备，包括安装调试，飞行校验地面调试，板件修理，工厂培训，售后服务，技术咨询，备件支持，设备故障修理等交钥匙工程。

二、概述

1、广播式自动相关监视系统地面站（接收）设备(Automatic Dependent Surveillance -Broadcast Ground Station (Receiver) Equipment，ADS-B)，是一种基于GPS全球卫星定位系统和应用地-空-空数据链技术，监视航空器在空间运行轨迹的新型设备。

2、ADS-B系统，由机载设备和地面设备组成，采用双通道配置，工作频率1090MHz。

3、飞机机载ADS-B系统主要由ADS-B发射机，MMR接收机，ADIRU计算机，TCAS计算机，数据链和天线系统等组成。

4、地面ADS-B系统主要由ADS-B接收机，终端软件，天线系统等组成。

5、机载ADS-B系统，无需人工操作或询问，能自动实时（每秒1次）接收处理航空飞行器发出的射频1090 ES 信号，获取飞行器的监视地址码，飞行代码，空中位置（GPS经纬度），距离，高度，速度，航向，告警识别，空中地面状态，定位精度，国籍等信息，完成对空中目标的监视、定位、跟踪等功能，使ATC管制员能够实时监控和知晓飞机在空中的交通状态。

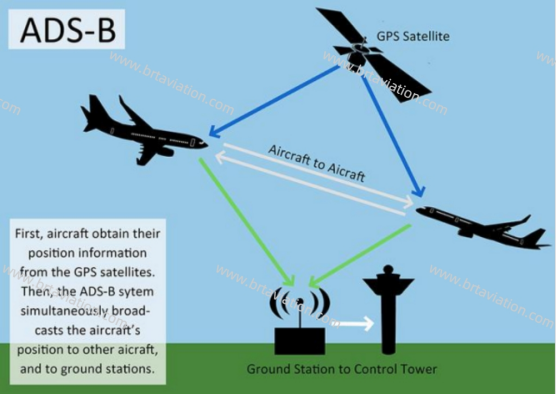

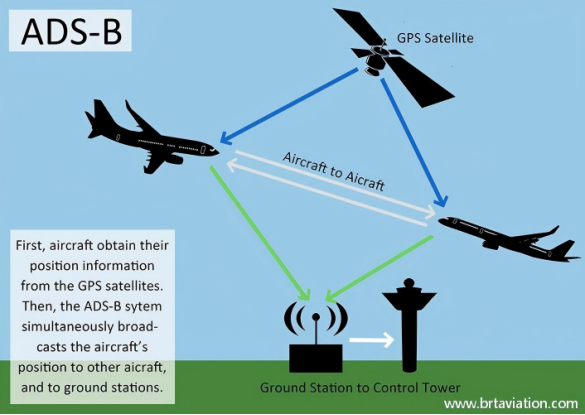

三、结构

四、外观

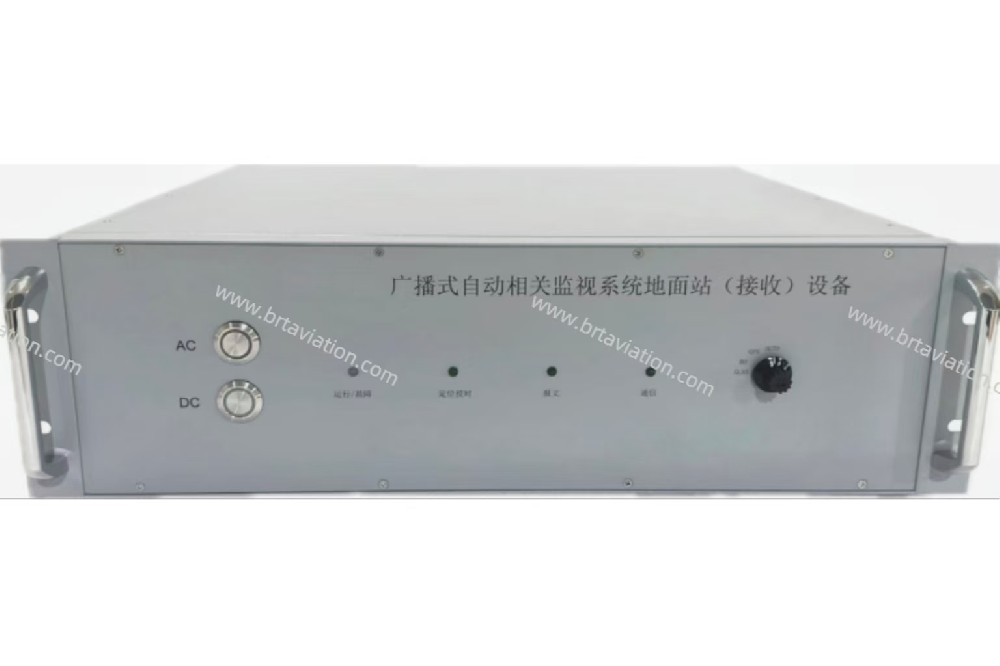

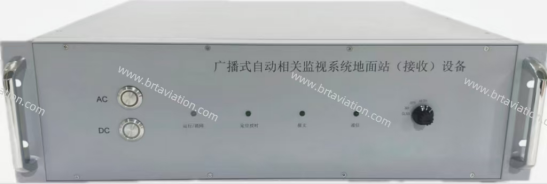

1、ADS-B地面接收机前视图

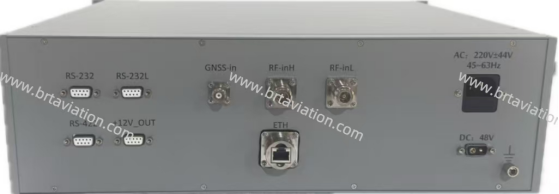

2、ADS-B地面接收机后视图

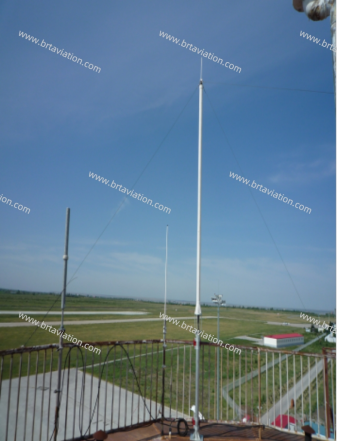

3、ADS-B地面接收天线图

五、特点

1、基于GPS/GLONASS（格洛纳斯）/BD2（北斗）三星合一的接收机，实现精准定位授时，用户可选择 GPS/GLONASS/BD2 中任一模式或组合模式。

2、单台主机采用双通道配置，一根双通道天线，无顶空盲区。

3、高灵敏度、大动态范围接收处理能力。

4、高速实时、大容量的多目标处理能力。

5、具有监视精度高，信息丰富，更新速率快，投入成本低，安装维护方便。

6、既可用于机场，航路监视，也适用于山区，沙漠，海洋等无雷达监视区域。

六、指标

1、工作频率：1090±1MHz。

2、接收机灵敏度：≤-90dBm。

3、动态范围：≥90dB。

4、带外抑制： 1090MHz±5.5MHz：≥3dB；1090MHz±10MHz：≥20dB；

1090MHz±15MHz：≥40dB；1090MHz±25MHz：≥60dB。

5、数据格式：ASTERIX CAT021。

6、S模式下行数据链格式：DF17/18（可扩展 4/5/11/20/21）。

7、目标容量：＞600批/秒(均匀分布）。

8、覆盖范围：≥370公里（200海里），360°覆盖。

9、处理延迟：≤10ms。

10、检测概率：≥99.9%。

11、系统启动时间：不大于90s。

12、接收天线：全向天线，垂直极化，50Ω阻抗，增益12dB，N型母头连接器。

13、输出接口：RS-422，RS-232，10/100M以太网（TCP/IP，UDP）。

14、GNSS位置和时标接受能力：＜10us。

15、定位精度：水平＜10米；垂直＜12米。

16、交流供电：90～264Vac，45～63Hz，单相电。

17、直流供电：20～65Vdc。

18、功耗：≤30W。

19、平均无故障时间(MTBF)：≥20000小时。平均故障修复时间(MTTR)：≤20分钟。设计寿命≥15年。

七、配置

八、环境

1、温度：室内 -25°C～+55°C；室外-50°C～+70°C。

2、相对湿度：室内0～98%（无冷凝）；室外0～100%。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

5、风速条件：室外天线风速高达161公里/小时和天线结冰1.5厘米厚时，均能正常工作。

九、标准

1、《1090HMz扩展电文广播式自动相关监视地面站（接收）设备技术要求》，MH/T 4036-2012。

2、《1090HMz扩展电文ADS-B和TIS-B最低运行性能标准》，RTCA DO-260。

3、《1090HMz扩展电文ADS-B和TIS-B 最低运行性能标准》，RTCA DO-260A。

4、《1090HMz扩展电文ADS-B和TIS-B最低运行性能标准》，RTCA DO-260B。

5、《Euocontrol监视数据交换标准文件-第12部分：ADS-B 报文传输》，Euocontrol Asterix Category 021。

6、《Euocontrol 监视数据交换标准文件-第9部分：监视数据处理系统航迹报文》，Euocontrol Asterix Category 062。

7、满足 ICAO 附件10 及 RTCA DO-260 等规范要求。
