一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，技术指导，工厂培训，售后服务，板件修理，备件支持，设备故障维修和周期巡检等业务。

二、概述

语音通信系统（Voice Communication System）分别接入VHF电台和电话的语音和控制信号，为机场空中交通管制部门（ATC）提供快速便捷，高可靠性的语音通信系统（VCS），方便多席位管制员调度，指挥，使用和管理多信道VHF电台工作频率，以及多个电话通信调度。

该系统为软交换分布式架构，在设计上确保系统在可靠性，音质，时延等关键参数方面互联互通。

三、优点

1、可靠性高：双IP系统独立并行，分布式呼叫控制，独立双网络，隔离内外网，冗余设计等，确保设备具备99.9999%的高可靠性和可用性。

2、音质良好：席位终端，电话板（CO），中继板（PSTN）等板件支持回声消除算法，有效减少和消除空间回声和线路回声。使用了EQ均衡处理，确保管制员话音柔美，人声更清晰饱满。

3、时延更低：采用超短数据包交换，PTT响应时间≤10ms，席位音频到电台接线板（IDF）的传输时延：模拟电台≤30ms，IP数字电台≤15.5ms。

4、扩展性强：系统可通过增加板件，插箱，机柜等方式扩展扩容，模块化设计，增加硬件配置非常方便。

5、互联互通：满足与多个VHF厂家的模拟/数字电台，语音记录仪，PSTN，VCS系统之间的通信连接符合规范要求。

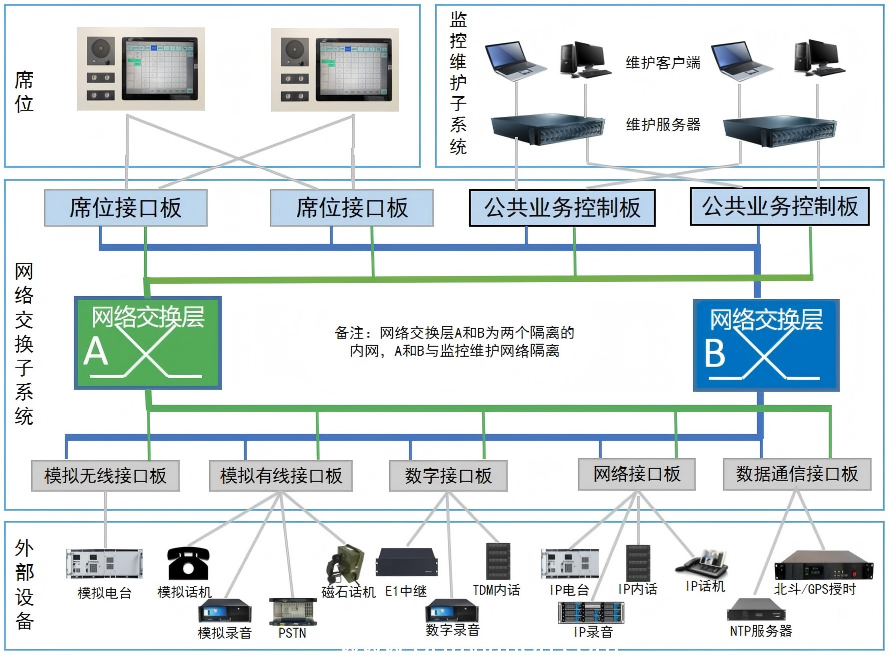

三、架构

四、组成

1、机柜

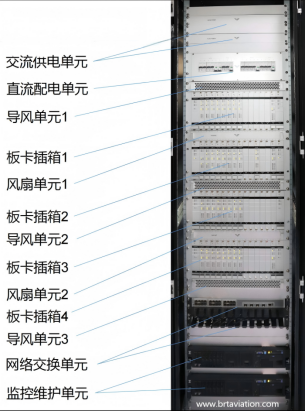

（1）机柜：1个42U通信机柜，1个或多个扩展机柜和配线架机柜组成。如右图。

（2）典型配置（从上到下）：交流供电单元，直流配电单元，导风单元，板卡插箱，风扇单元，网络交换单元，监控维护单元。

（3）交流供电单元：4U，2套交流电源。

（4）直流配电单元：3U，含18个直流开关，控制板卡插箱和风扇单元的电源。

（5）板卡插箱：4U，每个板卡插箱提供16个插板槽位，安装各种接口板件。

（6）风扇单元：1U，含风扇控制板，风扇导向架和风扇机箱。

（7）导风单元：1U，含导风板。

（8）网络交换单元：2U，含2套交换机A和交换机B。

（9）监控维护单元：4U，含2套监控维护服务器。

（10）交换机为前出线，其它设备均为后出线。

2、板卡插箱

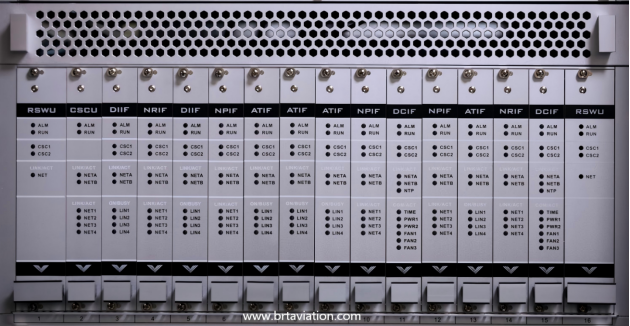

（1）板卡插箱，如下图。

（2）板卡插箱内置的板件清单（可选配）

3、席位终端

1、组成：主机（含面板），扬声器，插孔盒，手持话筒，头戴耳麦，脚踏PTT按键，电源适配器。如下图。

2、席位处理器：四核Cortex-A53芯片，Linux操作系统，12.1英寸液晶显示屏，1024×768分辨率，电容触摸屏。

3、最大功耗：≤50W。

4、接口数量和类型：

（1）电源：2个+24V直流电源接口。

（2）通信接口：2个RJ45。模拟录音接口：2个RJ45。IP录音接口：2个RJ45。

（3）插孔盒：最多支持3个插孔盒，每个插孔盒2个LEMO 10芯插座。

（4）脚键接口：1个插孔盒提供脚键连接。

五、性能

1、系统容量指标：

（1）席位数量：≤512个。

（2）模拟电台容量：≤1024个。VoIP电台容量：≤1024个。电话用户容量：≤1024个。

（3）模拟中继容量：≤1024 个。数字中继容量：≤1024个。

2、系统时间性能指标：

（1）A/G PPT响应时间：≤10ms。A/G通信建立时间：≤31ms。 G/G通信建立时间：≤102ms。

（2）席位音频到IDF传输延迟时间：模拟≤30ms，IP 数字≤15.5ms。

（3）系统冷启动时间：5≤分钟。

3、可靠性指标：

（1）系统平均无故障时间（MTBF）：≥103428小时，系统平均故障修复时间（MTTR）：≤20分钟，系统可靠性≥99.999%。

（2）席位终端平均无故障时间（MTBF）：≥44232小时，席位终端平均故障修复时间（MTTR）：≤20分钟，席位终端可靠性≥99.999%。

六、设备清单（4席位系统配置）

七、结构

1、重量：180公斤。

2、尺寸：42U机箱，180(高)* 60(宽)* 100(深)厘米。

3、交流电源：110～220Vac±15%，45～63Hz，单相电。

八、环境

1、温度：室内 -10°C～+50°C。

2、相对湿度：室内 0～95%（无冷凝）。

3、海拔高度：0～4500米MSL。

4、工作周期：连续无人值守。

九、应用

武当山机场，武冈机场等中国机场。
