一、业务

“铭远航空”提供产品供应，包括售后服务，技术咨询，备件支持等业务。

二、概述

测距仪（DME）天线用于民航机场DME设备（工作频率962-1213MHz）接收和发射射频信号的辅助设备。

三、特性

1、频率范围：960～1215MHz。

2、射频峰值输出功率：≤10千瓦。

3、增益：9dBi，典型值（±0.5dBi）。

4、带宽：255 MHz。

5、阻抗：50欧姆。

6、电压驻波比（VSWR）：≤1.5。

7、水平方向图：360°，全向偏差±1.5 dB。

8、垂直方向图：3±0.5°。

9、射频监控耦合量：25±3dB（监测探头）。

10、 射频接头：N型母头。

11、长度：200（长）* 9（直径）厘米。

12、重量：≤20公斤。

13、温度范围：-40℃～+70℃，室外温度。

14、风速载荷：370N（当160 km/h时，1.2厘米厚径向结冰）。

15、最大风速：200 km/h（包括1.2厘米厚径向结冰）。

16、航空障碍灯：1个带光控开关的LED障碍灯，+18Vdc供电。

17、材料：偶极子，去耦元器件，支撑管和变压器（优质黄铜）。

18、底座：铝型材。

19、天线外罩：玻璃钢纤维，灰色。

20、所有螺钉和螺母：不锈钢。

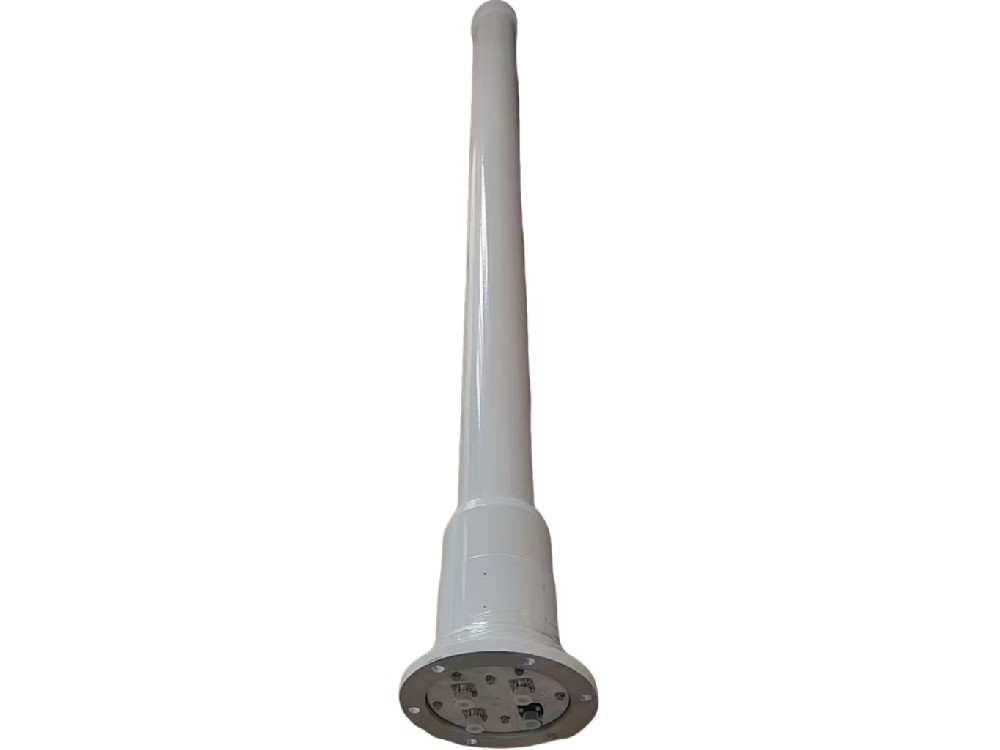

四、外观

五、方向性图
