产品概述

1、该系统给机场跑道南端、中端、北端分布建设的气象设备，与航管楼机房安装的气象终端设备之间的数据通信，通过传输设备（光缆、光端机、交换机等），实现光环网正向或反向数据传输，确保气象设备光缆被破坏后，它们之间的数据通信依然工作正常。

2、气象台站与航管楼之间点到点的直连通信方式，其弊端为通信光缆被破坏后，则航管楼的气象终端设备直接失联，容易造成不安全事件。

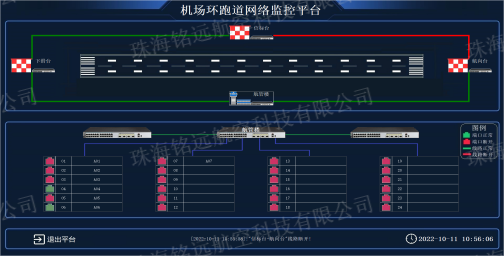

软件界面

优点

1、光环网的传输数据既可以正向传输（航管楼→北端气象设备→中端气象设备→南端气象设备→航管楼），也可以反向传输（航管楼→南端气象设备→中端气象设备→北端气象设备→航管楼），光环网中任意一根光缆断开，均不影响各台站设备之间的数据传输。

2、万兆传输带宽，满足数据传输带宽要求。

3、后台配置的监控软件，直观显示每个站点设备的光缆通断指示，光损耗值，以及每个端口的数据传输状况。

4、光环网接入数据类型为：RS-232、RS-422、RS-485、IP等，接入数量不限。

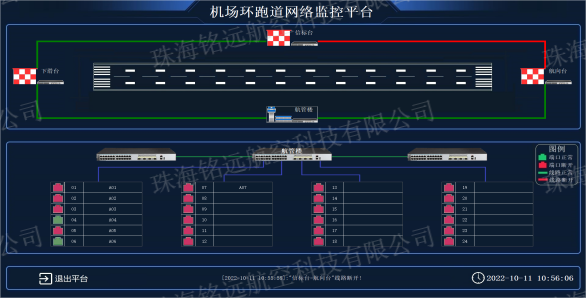

光环网的光缆断开后示意图

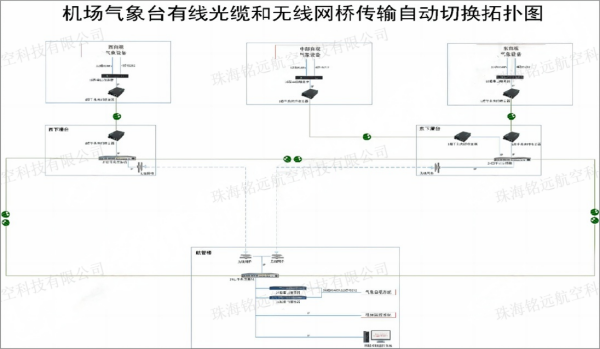

光环网与5G无线网桥自动传输切换模式拓扑图

设备组成

带4光口的万兆交换机，串口服务器，光端机，光缆，光环网监控软件等。

电气特性

主用电源：110V — 220V AC±10%，47 — 63 Hz，单相电。

主机结构

尺寸：180cm(高)X60cm(宽)X60cm(深)，标准38U机柜。

重量：40kg。

工作环境

工作温度：室内-10°C— + 50°C。

相对湿度：0 — 95%。

应用机场

广西桂林、山东济宁、甘肃嘉峪关、四川康定等机场。
