一、业务

“铭远航空”提供产品供应，售后服务，技术咨询，备件支持等业务。

二、概述

1、射频信号功分器，又称为“3dB功分器”，是将射频输入信号1分为2，功率等分，不考虑射频相位差异（一般情况。射频相位基本相同）。

2、射频信号功分器的S端为射频信号输入端，1和2端为输出端。举例，S端输入功率为1W，经过功分器后，则1和2端输出功率分别为0.5W。

3、射频信号合路器，又称为“3dB合路器”，是将两个射频输入信号合2为1，功率合成，不考虑射频相位差异（一般情况。射频相位基本相同）。

4、射频信号合路器的1和2端为射频信号输入端，S端为输出端。举例，1和2端输入功率分别为0.5W，经过合路器后，则S端输出功率为1W。

三、性能

1、频率范围：指定工作频率。

2、最大输入功率：≤1W。

3、插入损耗：≤ -1dB。

4、隔离度：≥-28dB（输入S端与输出1端或2端之间的隔离度）。

5、输入输出阻抗：50欧姆。

6、接口：SMA母或N母。

四、应用

（一）ZFSC-2-1-N+

1、工作频率范围：5MHz至500MHz。

2、输入功率：≤1W。

3、插入损耗：≤0.1W。

4、接口：N型母头。

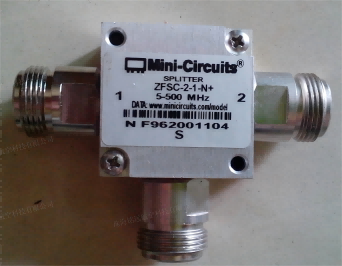

5、产品外观，如下图所示。

（二）ZFSC-2-1-B+

1、工作频率范围：5MHz至500MHz。

2、输入功率：≤1W。

3、插入损耗小于0.1W。

4、接口：BNC型母头。

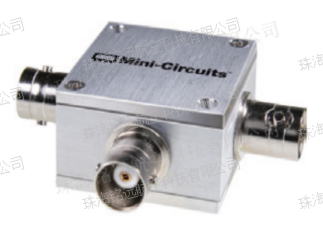

5、产品外观，如下图所示。
