一、业务

“铭远航空”供应成套产品，包括售后服务，技术咨询，备件支持等业务。

二、概述

1、VHF单腔和双腔滤波器配套VHF电台使用。

2、单腔体滤波器，通路插入损耗小，带外抑制性高，用于提高VHF电台发射机之间的隔离度，以及接收机的选择性，能有效抑制带外噪声和互调干扰。

3、双腔体滤波器，通路插入损耗较大，带外抑制性更高，用于提高VHF电台接收机的选择性，以及多台发射电台之间的隔离度，更能有效抑制带外噪声和互调干扰。

4、单腔体滤波器是一个选择性带通滤波器，对于腔体滤波器设置的工作频率F₀，插入损耗越小越好，优于≤-2dB。

5、双腔体滤波器，由两个单腔滤波器串联使用，组成一个选择性更好的带通滤波器，对于腔体滤波器设置的工作频率F₀，插入损耗≤-2.5dB获得耦合通过。对于工作频率F₀± 500KHz的射频信号,插入损耗≤-30dB。

三、外观和特性

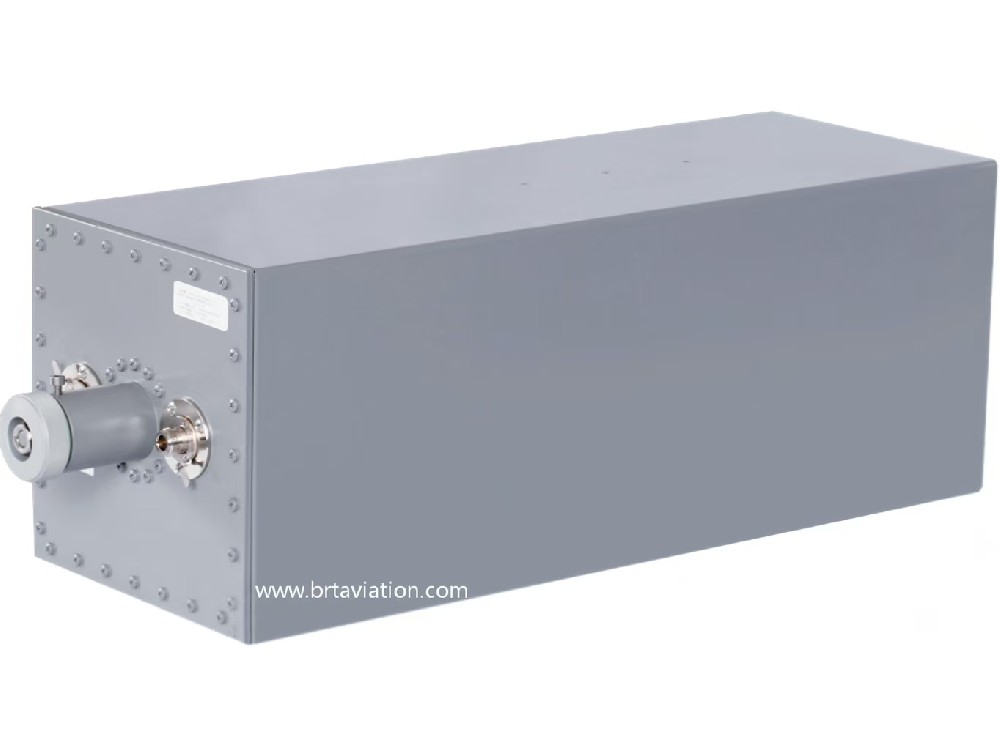

SCF118-142M-C1型单腔滤波器

1、频率范围：118～142MHz。

2、输入功率：≤200瓦。

3、插入损耗：≤-2dB（可调）。

4、工厂调试频率：127.5MHz。

5、反向损耗：≤-14dB，典型值≤-20dB。

6、频率选择性：≤-15dB（载波频率±500KHz）。

7、调谐方式：手动旋转调谐，伸缩运动。

8、阻抗：50欧姆。

9、连接器：N型母头。

10、尺寸：21（长）* 21（宽）* 67（深）厘米。

11、重量：7公斤。

SCF118-142M-C2型双腔滤波器

1、频率可调范围：118～142MHz。

2、输入功率：≤200瓦。

3、插入损耗：≤-2.5dB（可调）。

4、工厂调试频率：127.5MHz。

5、反向损耗：≤-20dB，典型值≤-25dB。

6、频率选择性：≤-30dB（载波频率±500KHz）。

7、调谐方式：手动旋转调谐，伸缩运动。

8、输入输出阻抗：50欧姆。

9、连接器：N型母头。

10、尺寸：42（长）* 42（宽）* 67（深）厘米。

11、重量：14公斤。

ADF112-156M-C2型自动调谐双腔滤波器

1、频率可调范围：112～156MHz。

2、输入功率：≤200瓦。

3、插入损耗：≤-2dB（可调）。

4、默认调试频率：127.5MHz。

5、反向损耗：≤-20dB，典型值≤-15dB。

6、频率选择性：≤-30dB（载波频率±500KHz）。

7、调谐模式：8.33KHz，25KHz,自定义信道间隔2.5KHz。

8、调谐时间：全频段（112～156MHz）调谐时间：≤13秒，典型值≤7秒。窄频段（118～137MHz）调谐时间：≤7秒，典型值≤5秒。

9、调谐和控制接口:IP。

10、输入输出阻抗：50欧姆。

11、连接器：N型母头。

12、交流输入：110V～220Vac±10%，47～63Hz，单相电。

13、直流输入：20～32Vdc。交流供电中断后，直流供电自动激活，保持工作正常。

14、尺寸：42（长）* 42（宽）* 75（深）厘米。

15、重量：22.5公斤。

16、温度：室内 -10°C～+55°C。

17、相对湿度：室内 0～95%（无冷凝）。

四、测量分析

SCF118-142M-C1型单腔滤波器，使用网分仪（N9913A）测量低，中，高工作频率，插入损耗，如下所示。

工作频率：118MHz

插入损耗：-1.42dB

工作频率：127MHz

插入损耗：-1.36dB

工作频率：137MHz

插入损耗：-1.39dB
