产品概述

N9913A型网络分析仪（网分仪），自带射频信号源（100kHz-4 GHz）,利用网分仪S11和S21测量模式，用于机场通信和导航设备射频电缆电气长度的测量和修剪，天线性能测量，天线分配单元测量，VHF电台腔体滤波器的测量和调试等任务。

该仪表其它模式还能测量射频信号源的工作频率，频谱，输出功率等参数。

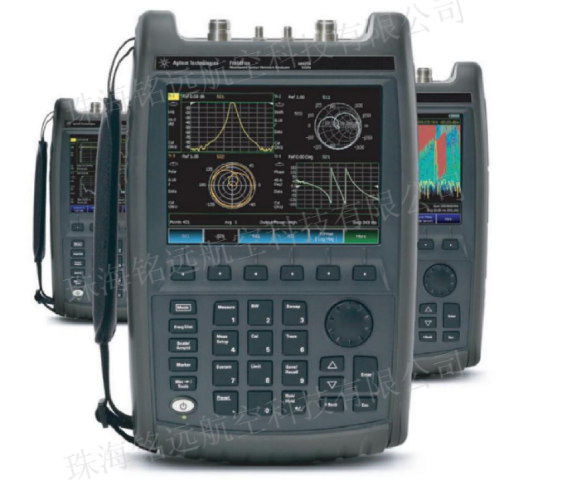

产品外观

产品性能

1、工作频率：100kHz至4GHz。

2、最大输入功率：100 mW (20dBm)。RF输入也可允许加载到1W (30dBm)，但仅能维持3分钟，时间过长会损坏仪器。

3、测量功能：矢量电压表功能，频谱分析功能，网络分析功能，功率测量功能，和电缆与天线测试功能。

4、内置锂电池，持续待机使用时间 ≤4小时。

5、外接电源适配器，主用电源：110V — 220V AC±10%，47 — 63 Hz，单相电。

6、尺寸：7cm(高)X29cm(宽)X19cm(深)。

7、重量：3 kg。

8、接头：端口1和端口2，N型母头。

应用案例

在民航机场空管设备测试应用中，网分仪的基本功能配置如下：1、矢量电压表测量功能。2、网络分析功能。3、频谱分析功能。4、功率计测量功能（选配）。
