产品概述

4391A型数字式功率计，内置9V可充放电锂电池，主要用于测量机场空管设备：仪表着陆系统ILS，全向信标DVOR，VHF电台，指点信标MB的平均正向输出功率（CW）和反向功率，以及测距仪DME的峰值正向输出功率（PEP）和反向功率。

产品外观


产品性能

1、频率测量范围：450kHz-2.7GHz。

2、功率测量范围：100毫瓦至10千瓦。

3、平均功率（CW）测量误差：±5%（满量程）。

4、峰值功率（PEP）测量误差：±8%（满量程）。

5、调制信号：平均功率测量模式，语音音频，单音频。峰值功率测量模式，矩形脉冲占比2%（分钟），重复率：100pps（分钟），脉冲宽度200微秒（分钟）。

6、主用电源：110V — 220V AC±10%，47 — 63 Hz，单相电。

7、尺寸：11cm(高)X16cm(宽)X24cm(深)。

8、重量：2.6kg。

9、接头：N型母头。

10、更换各种鸟牌功率探头，测量不同设备的正向和反向输出功率，如下表所示。

序号	产品名称	型号	产品性能	适用设备
1	功率探头	110-1	110-160MHz，0-1W	ILS航向信标，DVOR设备，VHF电台，正向和反向功率
2	功率探头	5C	100-250MHz，0-5W	ILS航向信标，DVOR设备，VHF电台，正向和反向功率
3	功率探头	10C	100-250MHz，0-10W	ILS航向信标,DVOR设备，正向功率
4	功率探头	25C	100-250MHz，0-25W	ILS航向信标,DVOR设备，正向功率
5	功率探头	100C	100-250MHz，0-100W	DVOR设备，VHF电台，正向功率
6	功率探头	275-1	275-450MHz，0-1W	ILS下滑信标，正向和反向功率
7	功率探头	5D	200-500MHz，0-10w	ILS下滑信标，正向功率
8	功率探头	10D	200-500MHz，0-10w	ILS下滑信标，正向功率
9	功率探头	25D	200-500MHz，0-25w	ILS下滑信标，正向功率
10	功率探头	250J-950	950-1100 MHz， 0-250W，PEP	下滑台配套的测距仪DME设备，正向功率
11	功率探头	25J-1100	1100-1260MHz，0-25W，PEP	测距仪DME,正向和反向功率
12	功率探头	250J-1100	1100-1260MHz 0-250W，PEP	测距仪DME设备，正向功率
13	功率探头	2500J	950-1260MHz，0-2500W PEP	测距仪DME设备，正向功率

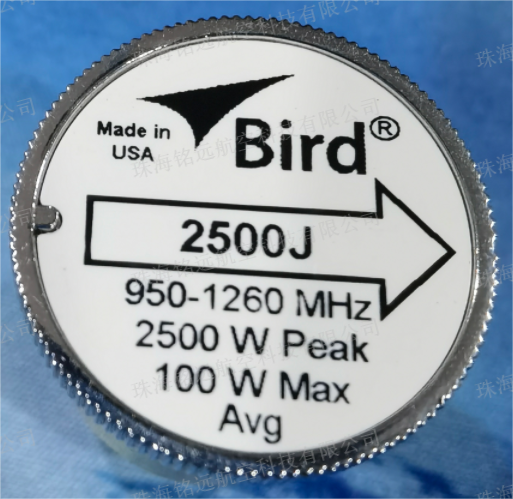

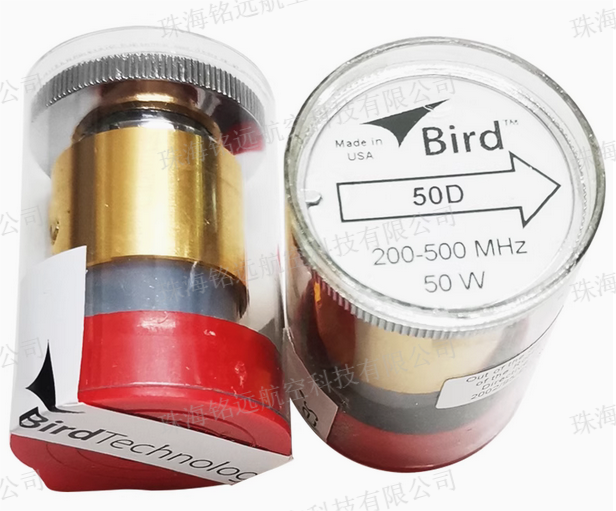

功率探头外观
