一、业务

“铭远航空”供应成套设备，包括备件供应，安装调试，飞行校验，板件修理，工厂培训，售后服务，技术咨询，备件支持，现场故障抢修，优化调整和周期巡检等业务。

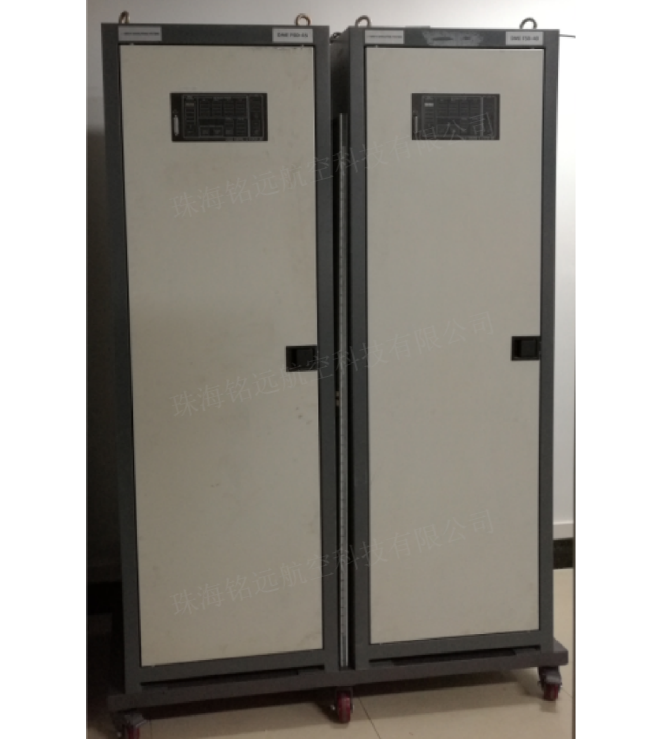

DME FSD-40/45机柜，如下图。

二、业绩

“铭远航空”在中国呼和浩特机场，阿尔山机场，锡林浩特机场，嘉峪关机场，庆阳机场，张掖机场等30多个机场，完成了DVOR4000，DME FSD-40，DME FSD-45设备故障修理，周期巡检，系统优化等业务。

三、案例

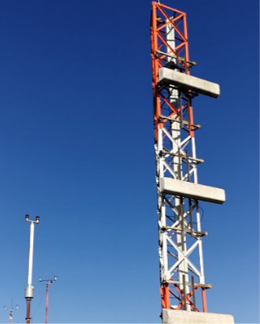

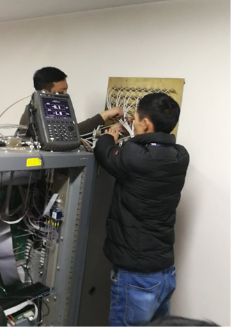

2024年7月，“铭远航空”在中国内蒙古省鄂尔多斯机场，完成了DVOR4000和DME FSD-45设备巡检，如下图。

四、模拟机平台

1、“铭远航空”已建立了成套DME FSD-40，DME FSD-45设备模拟机平台，承接模拟机改造，板件上机测试，板件修理，实操培训，备件支持和技术支持等。

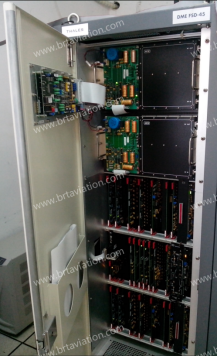

2、改造后的DME FSD 40/DME FSD 45模拟机平台，如下图。

五、板件清单

序号	板件英文名称	板件中文名称	简称	序号（PN）
一、Transmitter Unit，发射机单元
1	Modulator，TMP	调制板	TMP	4452133
2	Synthesizer，TFS	合成板	TFS	2451111
3	Processor，TPR	处理器板	TPR	4452129
4	FSD-40 Final Amplifier，TTP	FSD-40功放板（100W）	TTP-40	2451112
5	FSD-45 Transmitter Driver，TTP	FSD-45功放板(100W)	TTP-45	2451150
6	Transmitter Unit 1000W RF Output Power，AKW	AKW功放板(1000W)	AKW	2451117
7	Duplexer，DPX	双工板	DPX	2451107
8	Ident Interface，IFV	识别接口板	IFV	4452136
9	Coaxial Relay Unit	DME继电器	REL	474910015T
二、Monitor Unit，监控器单元
1	Interrogator，MIN	询问板	MIN	2451108
2	Monitor Range A，MRA	监控A板	MRA	4452124
3	Monitor Range B，MRB	监控B板	MRB	4452123
三、Controller Unit，控制单元
1	CPU Control & Status Unit CSB 188	本地控制板	CSB	411700126E
2	Status Indicator Board	状态指示板	INC	474729907M
3	Controller，CTR	控制板	CTR	4452125
4	Receiver，TRC	接收板	TRC	474910037Z
5	Transponder Bus Interface	接口板	TBI	4452128
四、Remote Controller Unit，遥控器单元
1	Remote Monitoring Unit，RCSI 447-8	8路远程监控单元（遥控器）	RCSI 447-8	472238-0302
2	Tower Repeater Unit，SI 447-8	8路塔台重显单元	SI 447-8	002238-0700
3	Local Control Status Unit	本地控制板	LCSU	488700001
4	Indication/Commands-8 Module	状态显示板	INC	474930065H
5	Power Module	电源模块	PK30	136-010992J
6	Party Line Modem LGM 1200	接口模块（Modem）	LGM 1200	488700013N
7	Party Line Modem LGM 28.8	接口模块（Modem）	LGM 28.8	/
五、Power Supply Unit，电源单元
1	AC/DC-Converter 700W module	交流直流电源稳压模块	ACC-54	5834120102
2	Regulator Power Supply	稳压模块	TPS	2459919
六、Antenna Unit，天线单元
1	DME Antenna	DME天线	DME-ANT	/

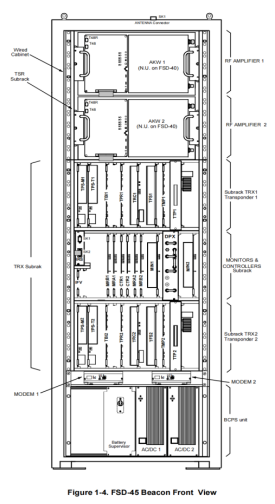

六、机柜板件分布图
