一、概述

中继台，在无线对讲通信系统中，就是中转和放大射频信号，用于增大通讯距离，扩展覆盖范围的设备。中继台又称“中转台”“差转台”，是专用移动通信领域不可缺少的重要设备。

150M/400M中继台，又称“地面通信调度指挥系统”，在民航机场主要功能：

1、解决工作人员之间在使用对讲机进行日常地面保障时的通信调度，协调指挥和应急救援工作，满足机场半径8公里范围内信号覆盖不足的问题。

2、解决机场候机楼内由于金属结构遮蔽原因，满足对讲机在候机楼内通信实现信号全覆盖。

3、其它应用场景。

4、中继台由两个不同的发射和接收频率组成，频差约1MHz。

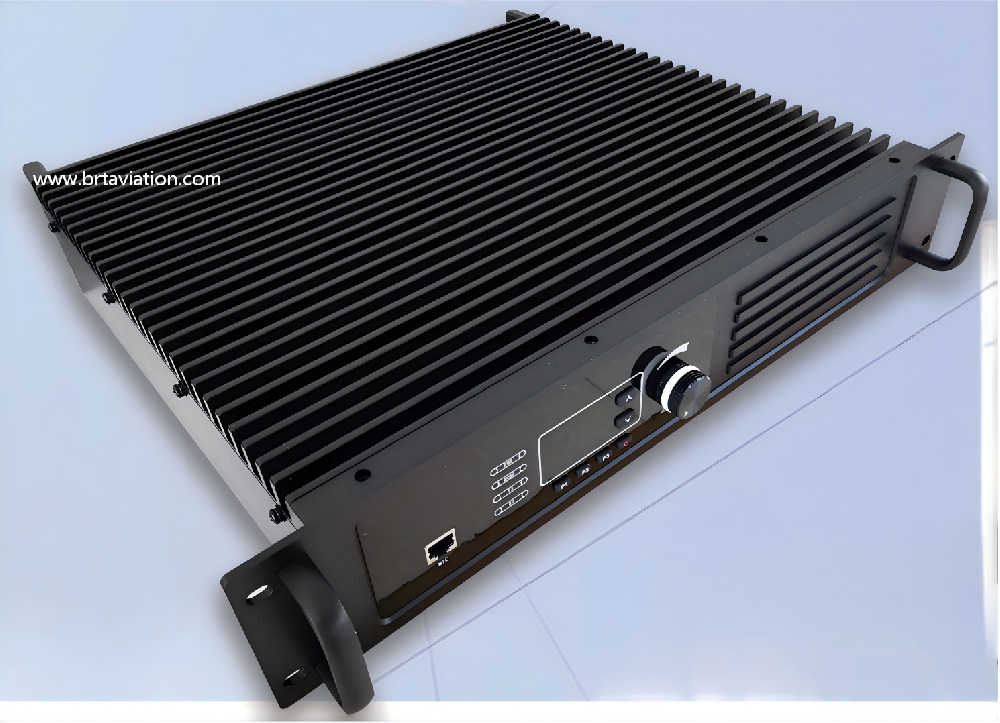

台式中继台外观，如下图。

二、特性

1、先进的射频技术：采用新一代射频技术，具有高灵敏度和高噪声抑制，配合声码器的数字纠错功能，在最严苛的噪杂环境中均能转发清晰语音。

2、高效率功放模块：通过超大面积铝合金散热片设计，确保在50W 高功率模式下连续工作发射没有任何问题。

3、多种通信制式：模拟/DMR/PDT/NXDN多种通信制式，支持数字和模拟通讯，实现模拟到数字的轻松升级。采用先进的信号处理技术，大幅提高频谱利用率。

4、模块化设计：采用模块化设计，控制单元、发射单元、接收单元分别独立工作，提高了整机的可靠性，内置专业通信电源。

5、内置集群控制器：控制器采用4核处理器，具有高效的运算效率和处理速度，从常规的无线通讯系统升级到数字集群无线通讯系统，实现无缝衔接。可组建常规IP互联系统和数字集群系统。

除了实现无线通讯功能以外，还可以实现定位、调度等功能，并支持有线网络，网桥，4G/5G 无线和卫星等多种数据链路，降低设计和施工难度，灵活匹配用户的实际条件。

6、显示精准易操作：2U中继台采用数码管显示信道号码，六个指示灯分别显示数模通信类型，发射和接收状态。3U中继台采用5英寸工业级触摸屏，通过便捷的操作界面更改各种参数，也可以用编程软件更改各项参数。

三、性能

一、基本指标
序号	参数	参数
1	频率范围：136～174MHz，350～400MHz，400～470MHz。	工作方式（模拟）：数字亚音频，模拟亚音频，DTMF。工作方式（数字）：PDT，DMR制式。
2	信道间隔：12.5kHz/25kHz。	频率稳定度：±0.5ppm。
3	信道数目：32（模拟/数字）。	天线阻抗：50Ω。
4	重量：15Kg。	工作方式：全双工。
5	尺寸： 2U：42（长）48.3（宽）90（深）cm。 3U：42（长）48.3（宽）13.2（深）cm。	直流电压：额定电压13.8Vdc，适应范围12V～17V。交流电压：220V±15%，47～63Hz，单相电。
6	接头：N型母头。	工作环境：-30℃～+60℃。
7	发射工作电流：≤11A。	接收工作电流：≤2A。
8	待机工作电流：0.8A。	/
二、发射机指标
1	射频功率：5～50W（1W步进可调）。	数字FSK误差：<1.5%。
2	调制限制：±5kHz@25kHz；±2.5kHz@12.5kHz。	音频失真：≤3%。
3	频率响应：+1dB，-3dB。	FM调制：16KOF3E@25kHz；11KOF3E@12.5kHz。
4	杂散发射：-36dBm(≤1GHz)；-30dBm(>1GHz)	邻道功率：60dB@12.5KHz；70dB@25KHz。
5	4种FSK数字调制方式：仅数据，7K60FXD @12.5kHz。语音与数据，7K60FXW@12.5kHz。仅数据，4KO0F1D@6.25kHz。语音与数据，4KO0F1W@6.25kHz。	FM交流声与噪声： 40dB@12.5KHz； 45dB@25KHz。
三、接收机指标
1	灵敏度（模拟）：0.22μV(FM@12dB，SINAD)。	灵敏度（数字）：0.22uv@5%BER。
2	邻道选择性：70dB@12.5kHz；75dB@25kHz。	杂散响应抑制：90dB。
3	互调：70dB。	阻塞：95dB。
4	杂散发射：<-57dBm。	音频输出功率：2.0W/8Ω。

五、设备清单（1套中继台基本配置清单）

序号	设备名称	型号	数量/单位	描述
1	数字中继台	TCB-C-500	2台	数字双通道中继台，工作频率136～174MHz或403～470MHz，发射功率5～50W，数模兼容，1个信道实现两个通话组，主备中继台。
2	发射合路器	/	1个	/
3	接收分路器	/	1个	/
4	双工器	/	1个	/
5	干线放大器	/	1个	/
6	耦合分配器	/	4个	/
7	室内全向天线	/	1根	/
8	室外全向天线	/	1根	/
9	1/2射频馈线	/	1根	单根长30米,含射频电缆接头。
10	射频同轴避雷器	/	1个	/
11	天线支架	/	1个	/
12	其它配件	/	1套	/
13	车载台	/	（可选）	工作频率：136～174MHz或403～470MHz，发射功率：25W。
14	数字对讲机	/	（可选）	工作频率：136～174MHz或403～470MHz，发射功率：5W。

六、应用

铜仁机场，武冈机场，日喀则机场，乌海机场，昭通机场等中国机场。
