便携式150M和400M通信系统中继台（150M/400M）

品牌: 天津通信，中国。
型号: TR-502。
描述: “铭远航空”销售TR-502系列便携式150M/400M通信系统中继台。
  • 产品信息
  • 资料下载

一、概述

便携式150M/400M中继台，又称为“地面通信临时调度指挥系统”，主要解决工作人员在使用对讲机处理突发事件时，需要在覆盖区域内临时架设和组网任务，完成通信调度，协调指挥和应急救援工作。

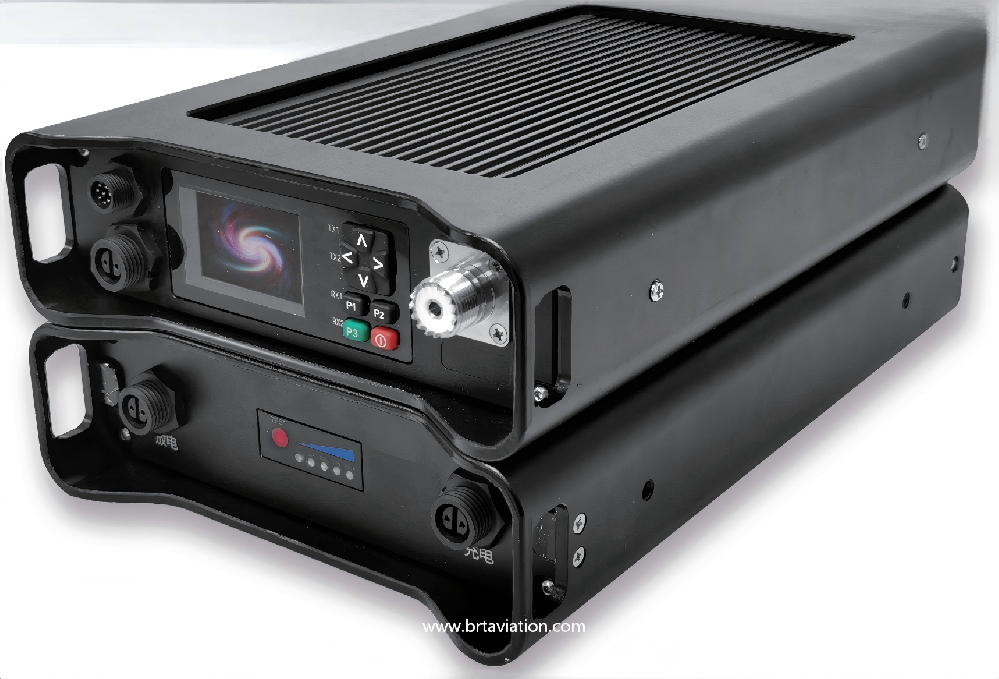

便携式中继台外观，如右图。




二、特性

1、多种工作模式：常规数字模式(DMR双时隙)，常规模拟模式。可选配集群控制器，工作于DMR集群或PDT集群模式。

2、模块化结构：采用叠加式模块化设计，便于根据需要配置大容量电池。内置双工器。

3、可靠的工业设计：采用铝合金CNC加工工艺，结构坚固。采用航空插头，防雨淋设计。独有的框式保护设计，有效保护接口，面板和机体。

4、便捷的交互界面：采用2.2寸半透明全彩液晶屏，显示信息更多，配合方向按键实现丰富的功能操作。


三、性能

一、基本指标

序号

参  数

参  数

1

频率范围：136～174MHz，350～390MHz，400～470MHz。

工作方式（模拟）：数字亚音频，模拟亚音频，DTMF。

工作方式（数字）：PDT制式，DMR制式。

2

信道间隔：12.5kHz/25kHz。

工作方式：全双工。

3

信道数目：32（模拟/数字）。

天线阻抗：50Ω。

4

频率稳定度：±0.5ppm。

电池组容量：≥15AH。

5

尺寸：19（长）*12（宽）*30（深）cm。

重量：10Kg。

6

工作环境：-30℃～+60℃。

防护：IP57防尘防水。

7

工作电压：额定电压13.8Vdc，适应范围12V～17V，适配器电压：220V±15%，47～63Hz，单相电。

液晶显示：电源，工作模式，发射/接收状态。

8

配件：手持话筒，便携式天线，适配器，背带。

材料：背架组件采用高强度铝合金或高强 度工程塑料制造。

二、发射机指标

1

射频功率：5～15W（1W步进可调）。

频率稳定度：±0.5ppm。

2

调制限制：±5kHz@25kHz；±2.5kHz@12.5kHz。

音频失真：≤3%。

3

频率响应：+1dB，-3dB。

/

三、接收机指标

1

频率稳定度：±0.5ppm。

模拟灵敏度：≤0.25μV(@12dB，SINAD)

数字灵敏度：≤0.25μV(5%，BER)。

2

选择性：≥70dB @25kHz；≥60dB@12.5kHz。

互调：65dB。

3

杂散抑制：70dB。

阻塞：90dB。

4

音频响应：+1dB，-3dB。

/
