一、概述

车载台有两种工作方式：

1、收发同频方式：多台车载台设置收发相同的工作频率，简单组网后即可进行地面通信调度，通信距离约为半径8公里范围。

2、收发异频方式：配合中继台，通信距离约为半径12公里范围，通信质量更好，通信距离较远。

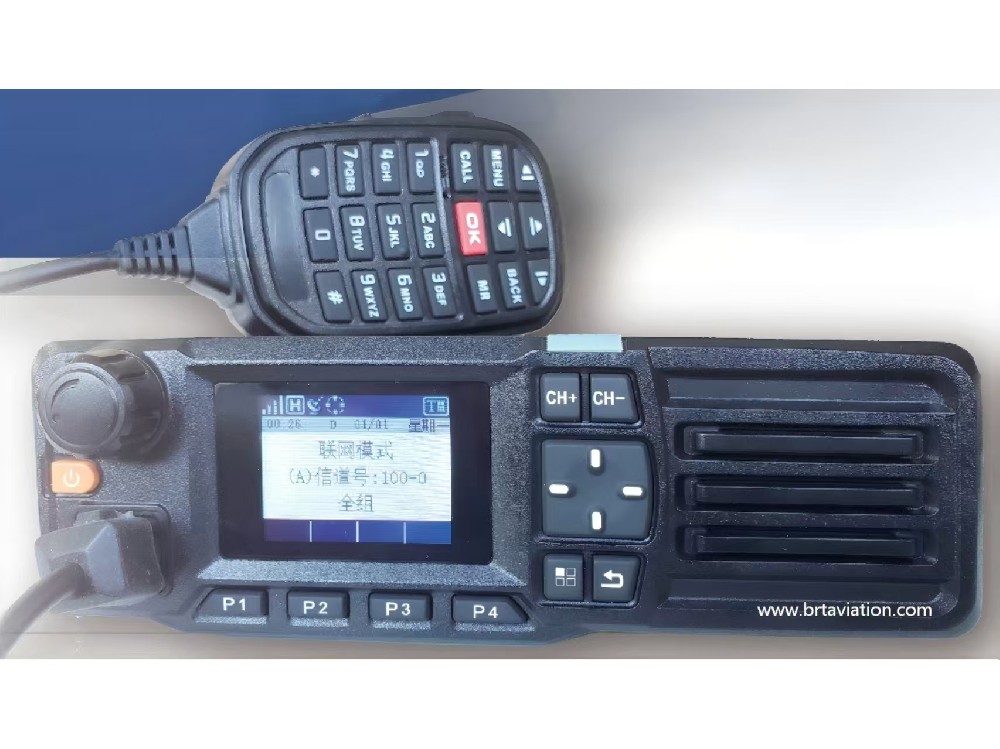

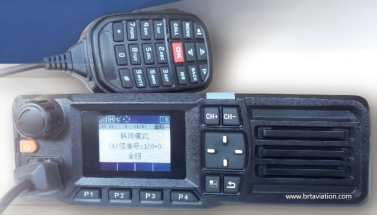

车载台外观，如下图。

二、特性

1、工作模式：支持模拟常规（DMR），支持PDT/DMR 数字集群（PDT/DMR）。

2、支持北斗定位功能，可外接北斗天线，可外接车载吸顶天线，增强收发信号强度和覆盖距离。

3、前置大功率4W扬声器，嘈杂环境清晰可闻。

4、采用2.0英寸半透明LCD 彩色显示屏，即使在户外强光下对显示信息一目了然。

5、符合IP54测试标准。

6、结构坚固耐用，耐磨损，抗老化。

三、性能

一、基本指标
序号	参数	参数
1	工作制式：模拟，PDT，DMR。	频率范围：136～174MHz，350～400MHz，400～470MHz。
2	频率稳定度：±0.5ppm。	数字声码器类型：NVOC，AMBE+2
3	信道间隔：12.5kHz/25kHz。	信道数目：32（模拟/数字）。
4	天线阻抗：50Ω。	重量：3Kg。
5	尺寸：10（长）3.2（宽）6（深）cm。	工作方式：半双工。
6	直流电压：额定电压13.8Vdc，适应范围12V～17V。交流电压：220V±15%，47～63Hz，单相电。	接头：M型母头。
二、发射机指标
1	射频功率：5～25W（1W步进可调）。	数字FSK误差：<1.5%。
2	杂散发射：-36dBm(≤1GHz)；-30dBm(>1GHz)。	音频失真：≤3%。
3	调制方式：FM（模拟）；4FSK（数字）。	频率响应：+1dB，-3dB。
三、接收机指标
1	灵敏度（模拟）：≤0.30μV(12dB，SINAD)	灵敏度（数字）：≤0.25μV(误码率≤5%)。
2	邻道选择性：70dB@12.5kHz；60dB@25kHz。	杂散抑制：≥70dB。
3	互调：≥70dB@25kHz；≥60dB@12.5kHz。	音频失真：≤3%。
4	音频输出功率：4W。	/

五、设备清单（1套车载台的配置清单）

六、应用

铜仁机场，武冈机场，日喀则机场，乌海机场，昭通机场等中国机场。
