一、概述

对讲机有两种工作方式：

1、收发同频模式：多台对讲机设置收发相同的工作频率，简单组网后即可进行地面通信调度，通信距离约为半径4公里范围。

2、收发异频模式：配合中继台，通信距离约为半径8公里范围，通信质量更好，通信距离较远。

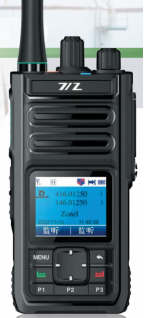

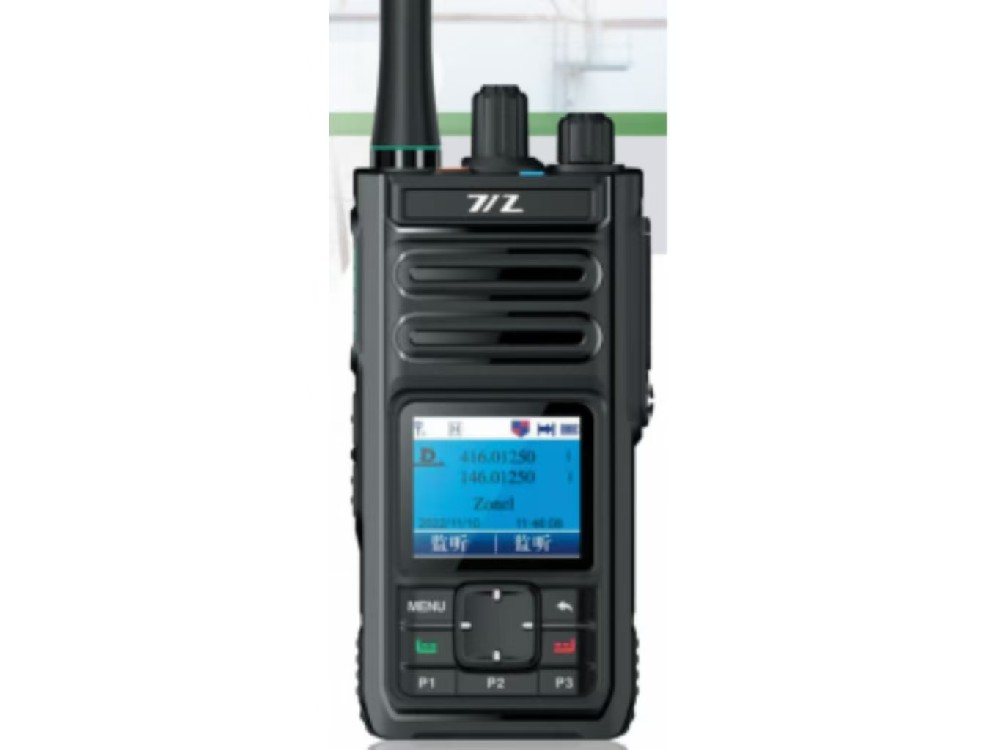

对讲机外观，如下图。

二、特性

1、工作模式：模拟或数字集群。

2、结构坚固耐用，耐磨损，抗老化。

3、TR-P130型对讲机，支持常规模式（DMR）。

4、TCB-C-236E型对讲机，支持常规模式（DMR/PDT/NXDN）和集群工作模式。

5、TCB-C-236E型对讲机，支持常规模式(DM/RM)，支持直通模式(DM)下的数字和模拟业务。支持集群模式(TM)和PDT/DMR 数字集群通信系统业务，实现选呼，群呼，个呼等集群通讯功能。支持中继模式(RM)下的数字和模拟业务。

6、支持北斗/GPS定位功能。

7、采用2.4英寸/2.0英寸半透明LCD 彩色显示屏，即使在户外强光下对显示信息一目了然。符合人体工程学的外观设计极大的增强了操作的准确性和舒适性。

8、支持IP68 级别防尘防水。

三、性能

一、基本指标
项目	TR-P130型数字对讲机	TCB-C-236D型数字集群对讲机	TCB-C-236E型数字集群对讲机
频率范围	400～470MHz（UHF）。	136-174MHz；350-390MHz；400-470MHz。	400～470MHz（UHF）。
信道间隔	12.5KHz/25KHz。		6.25KHz/12.5KHz/25KHz。
信道容量（个）	200。	1024。	512。
直流供电	7.4V。
电池容量	2800mAh(Li-lon)。
声码器类型	AMBE+2。
频率稳定度	±1.5ppm。
天线阻抗	50Ω。
尺寸	5.5（长）3.5（宽）13（深）cm。		5.5（长）3.2（宽）13（深）cm。
重量（大约）	330g。	350g。	330g。
二、发射机指标
输出功率	4W（高功率）；1W（低功率）。	5W（高功率）；1W（低功率）。
信道间隔	12.5kHz/25kHz。		6.25kHz/12.5kHz/25kHz。
杂散发射	-36dBm(≤1GHz)；-30dBm(>1GHz)。
FM调制	16KOF3E@25kHz；8KOF3E@12.5kHz；4KO0F1D@6.25kHz。
音频失真	≤1% @40%（deviation）。	≤2% @40%（deviation）。	≤1% @40%（deviation）。
音频响应	+1～-3dB。
FM交流声与噪声	40dB@12.5KHz；45dB@25KHz。
数字FSK误差	<3%。	<2%。
邻道功率	60dB@12.5KHz：70dB@25KHz。
三、接收机指标
灵敏度（模拟）	0.22μV(FM@12dB，SINAD)；0.18μV(FM@12dB，SINAD)；0.3μV(FM@20dB，SINAD)。
灵敏度（数字）	0.20μV(@5%BER)	0.18μV(@5%BER)	0.20μV(@5%BER)
邻道选择性	60dB@12.5kHz；70dB@25kHz。	70dB@12.5kHz；72dB@25kHz。
互调	60dB@12.5kHz；60dB@25kHz。	65dB。
阻塞	84dB@12.5kHz；84dB@25kHz。	92dB@±1MHz：96dB@±10MHz。
杂散响应抑制	70dB@25kHz；70dB@25kHz。	80dB。
音频输出功率	1.0W/16Ω。	2.0W。
杂散发射	<-57dBm。

五、设备清单（1台对讲机的配置清单）

序号	设备名称	型号	数量/单位	描述
1	对讲机	/	1台	/
2	头戴耳麦	/	（可选）	/
3	电池和充电器	/	1个	/
4	天线	/	多根	/
5	数据线及写频软件	/	（可选）	/
6	其它配件	/	1套	/

六、应用

铜仁机场，武冈机场，日喀则机场，乌海机场，昭通机场等中国机场。
