CXL3-1LW型VHF天线

品牌: Procom公司，丹麦
型号: CXL3-1LW
描述: “铭远航空”是丹麦Procom公司在中国地区代理商之一，库存销售。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”供应各种型号VHF天线，包括VHF天线安装调试，售后服务，技术咨询，备件支持，板件修理等业务。



二、概述

VHF天线，用于VHF电台接收和发射118-137MHz频段射频信号的辅助设备。


三、外观

1、VHF天线

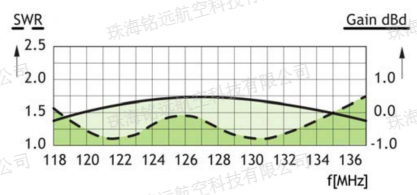

2、VSWR与天线增益图



3、水平方向辐射图



4、垂直方向辐射图



四、特征

1、频率范围：118-137MHz。

2、输出功率：≤150瓦。

3、增益：2dBi（0dBd）。

4、带宽：19MHz。

5、阻抗：50欧姆。

6、电压驻波比（VSWR）：<1.5。

7、极化方式：垂直极化。

8、接头：N型母头。

9、长度：1.5米。

10、重量：0.8Kg。
