一、业务

“铭远航空”提供产品供应，售后服务，技术咨询，备件支持等业务。

二、概述

1、双腔体滤波器配套VHF电台使用。

2、双腔体滤波器，通路插入损耗较大，带外抑制性更高，用于提高VHF电台接收机的选择性，以及多台发射电台之间的隔离度，更能有效抑制带外噪声和互调干扰。

3、双腔体滤波器，由两个单腔滤波器串联使用，组成一个选择性更好的带通滤波器，对于腔体滤波器设置的工作频率F₀，插入损耗≤-2.5dB获得耦合通过。对于工作频率F₀ ± 500KHz的射频信号,插入损耗≤-30dB。

三、特性

1、频率可调范围：118 - 142 MHz。

2、输入输出阻抗：50欧姆。

3、输入功率：≤200瓦。

4、通道数量：2。

5、插入损耗：可调，≤-2.5 dB。

6、默认调试频率：127.5MHz。

7、反向损耗：≤ -20dB，典型值≤ -25dB。

8、频率选择性：≤ -30dB（载波频率±500KHz）。

9、频率调谐方式：旋转旋钮，伸缩运动。

10、连接器：N母。

11、尺寸：42（长）* 42（宽）* 67（深）厘米。

12、重量：14公斤。

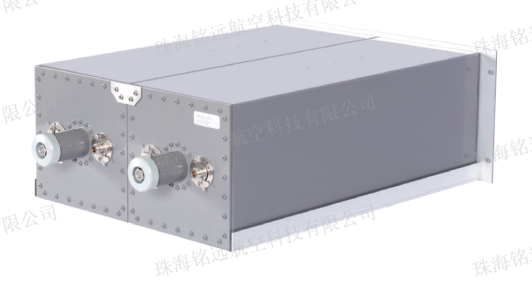

四、外观

五、测量分析

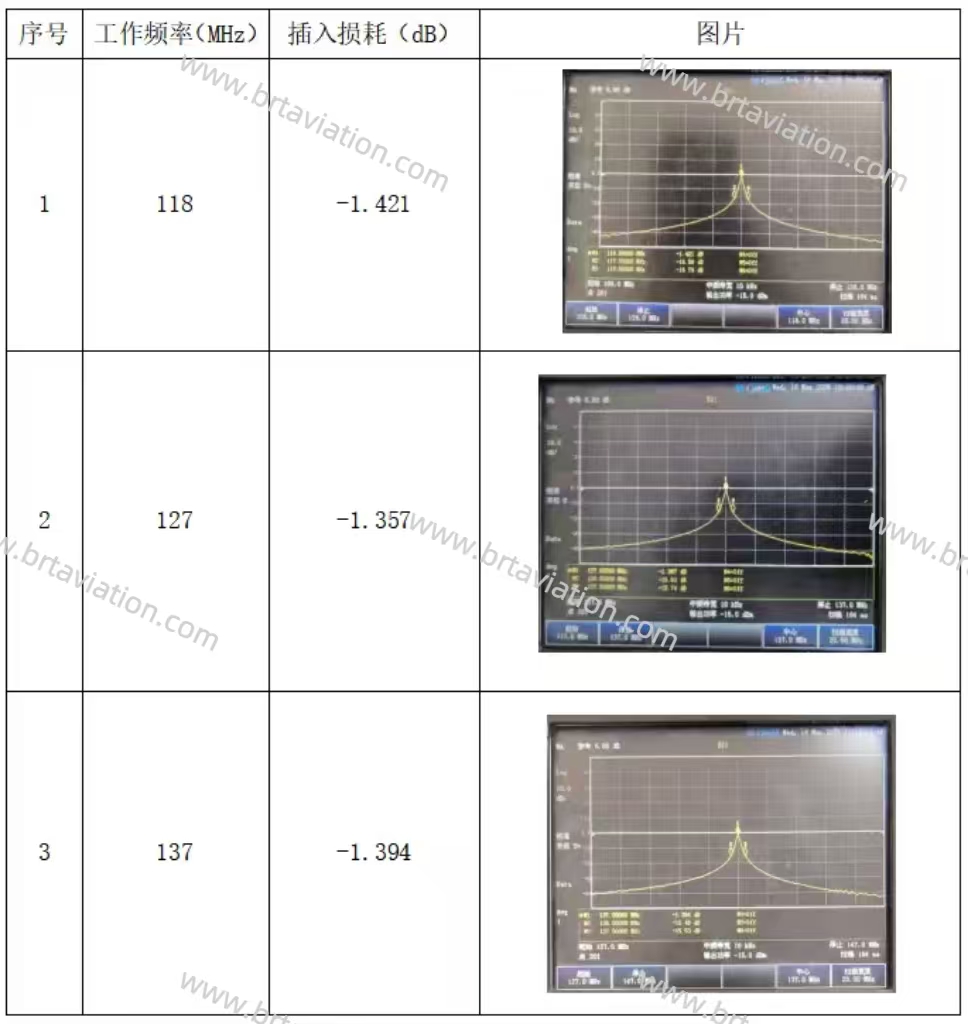

网分仪（N9913A）测量单腔体滤波器低，中，高工作频率，插入损耗和图片，如下表所示。
