VHF-S4型VHF音频信号分配器

品牌: 铭远航空，中国
型号: VHF-S4
描述: “铭远航空”研发，生产和现货销售VHF-S4型VHF音频信号分配器。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”提供产品供应，售后服务，技术咨询，备件支持等业务。



二、概述

1、VHF音频信号分配器接入VHF电台输出的E&M模拟信号，1分为4，再分别接入内话系统，遥控器，记录仪等设备。

2、VHF电台模拟信号E&M，由4对信号组成：1对接收音频信号，1对发射音频信号，1对PTT控制信号，1对静噪控制信号。

3、音频信号输入输出阻抗：600：600欧姆。

4、VHF音频信号分配器，共4组1分4组件，每路音频信号分配器可再级联1分3。

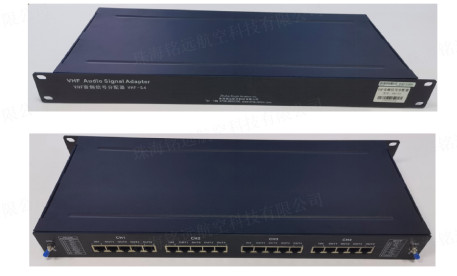

三、外观



四、结构

1、尺寸：4.4(高)* 60(宽)* 18(深)厘米，标准1U机箱。

2、重量：2kg。



五、环境

1、温度：室内 -10°C ～ +50°C。

2、相对湿度：室内0 ～ 95%（无冷凝）。



六、应用机场

中国湖南省张家界机场，云南省西双版纳机场， 湖南省武冈机场，四川省南充机场等。

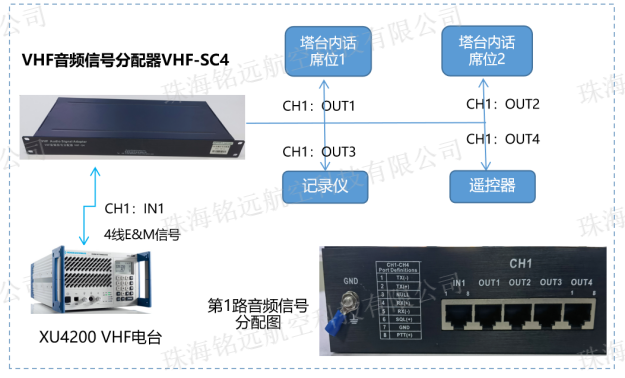

七、连接图
