K552031型VHF天线

品牌: 凯仕林公司,德国
型号: K552031(601813)
描述: “铭远航空”是德国凯仕林( Kathrein)公司在中国地区代理销售商之一,库存销售。
  • 产品信息
  • 资料下载

一、业务

“铭远航空”供应各种型号VHF天线包括VHF天线安装调试,售后服务,技术咨询,备件支持,板件修理业务



二、概述

VHF天线用于民航机场VHF电台工作频率118-137MHz接收和发射射频信号的辅助设备。



三、外观

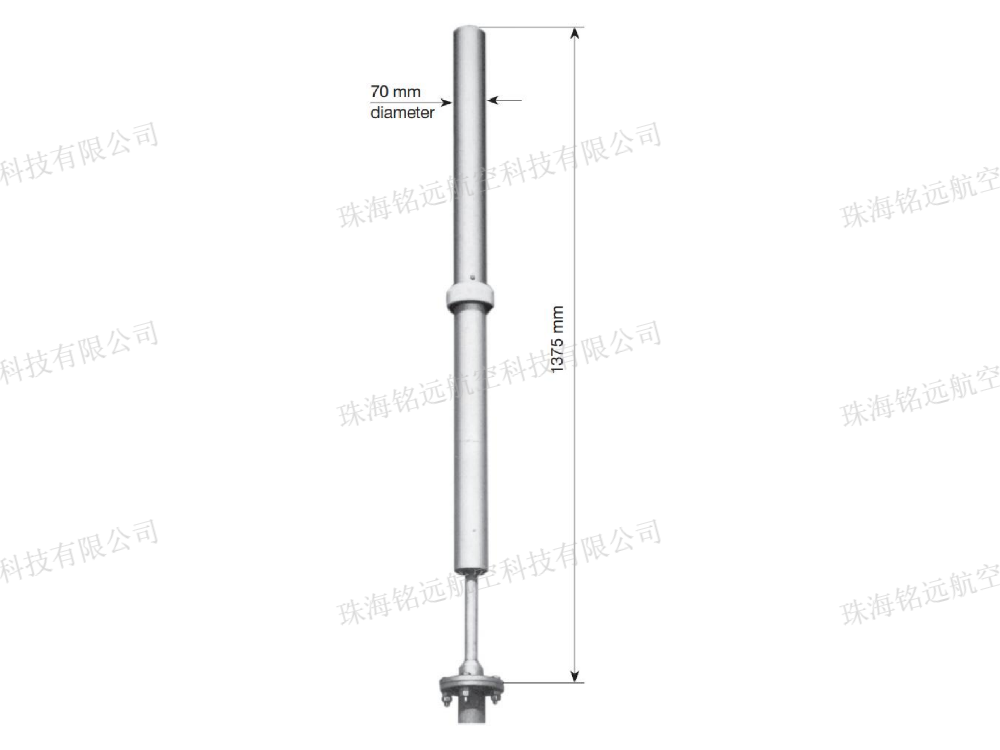

1、VHF天线

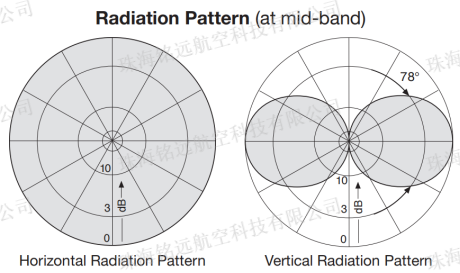

2、水平面和垂直面波形图



四、特征

1、频率范围118-137MHz

2、输出功率:≤1000瓦

3、增益:0dB

4、阻抗:50欧姆

5、VSWR:≤ 2.0

6、极化方式:垂直

7、接头:N型母头

8、长度1.4米

9、重量:6.6公斤



五、案例

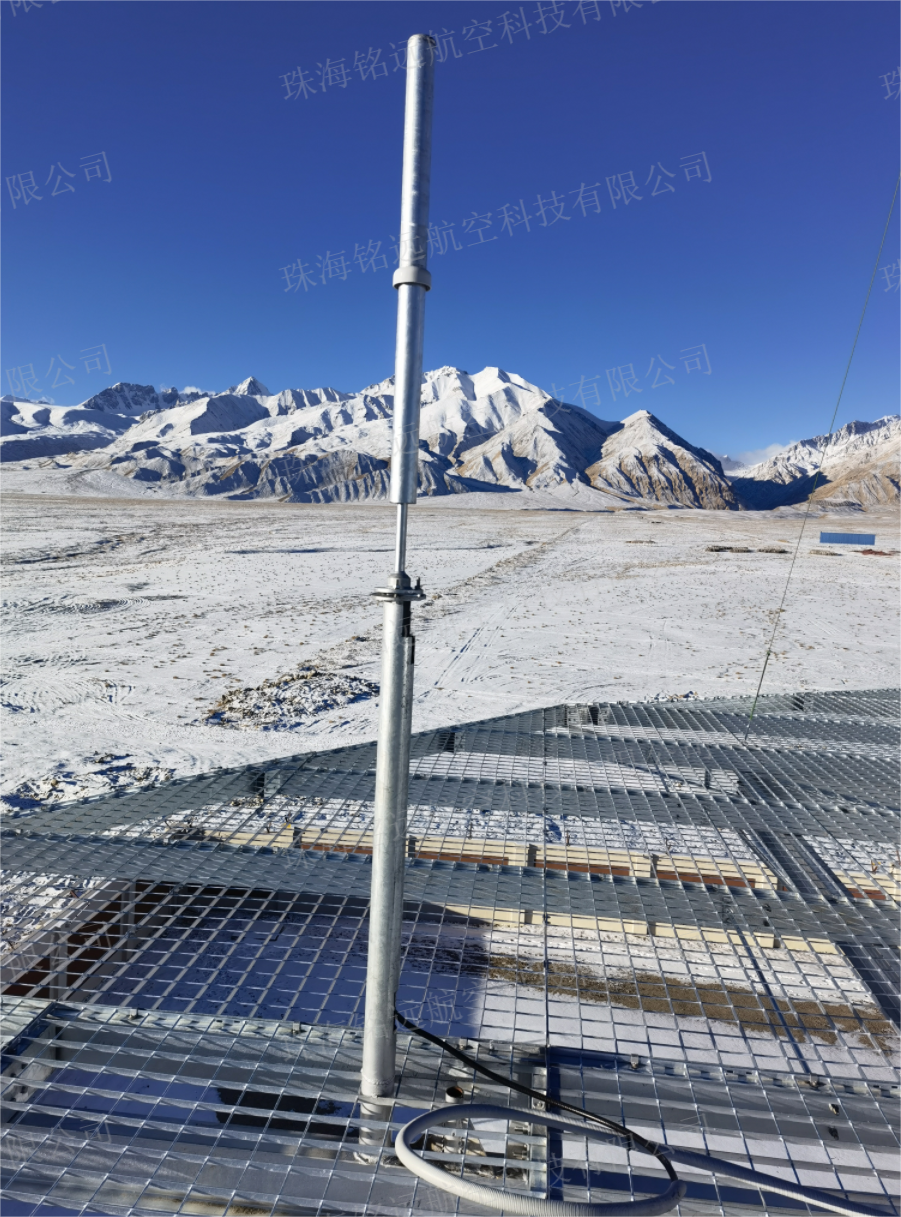

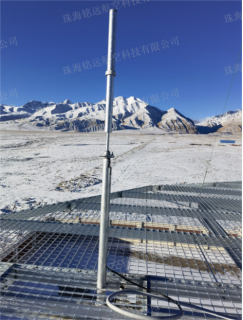

2021年12月,“铭远航空”中国新疆塔县机场,DVOR53D设备天线反射网上,安装VHF天线如下图所示
