产品概述

单腔体滤波器，通带插入损耗小，带外抑制性高，用于提高机场VHF电台接收机的选择性，发射机之间的隔离度，有效抑制带外噪声及互调干扰。

单腔体滤波器是一个选择性带通滤波器，对于腔体滤波器设置的工作频率F0，以最小的插入损耗获得耦合通过，一般要求低于-1.5dB。对于工作频率F0加减±500KHz的射频信号,则希望获得低于-15dB的衰减量。

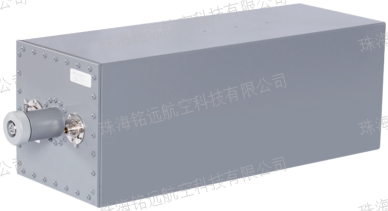

产品外观

产品特性

1、调谐频率范围：118-140 MHz。

2、输入输出阻抗：50欧姆。

3、输入最大功率：200瓦。

4、通道数量：1。

5、插入损耗：可调，≤-1.5dB。

6、默认调试频率：127.5MHz。

7、反向损耗：≥14dB，典型值≥20dB。

8、频率选择性：≤ -15dB（载波频率±500KHz）。

9、频率调谐方式：旋转旋钮，伸缩运动。

10、连接器：N母。

11、尺寸：21cm（长）X21cm（宽）X67cm（深）。

12、重量：7Kg。

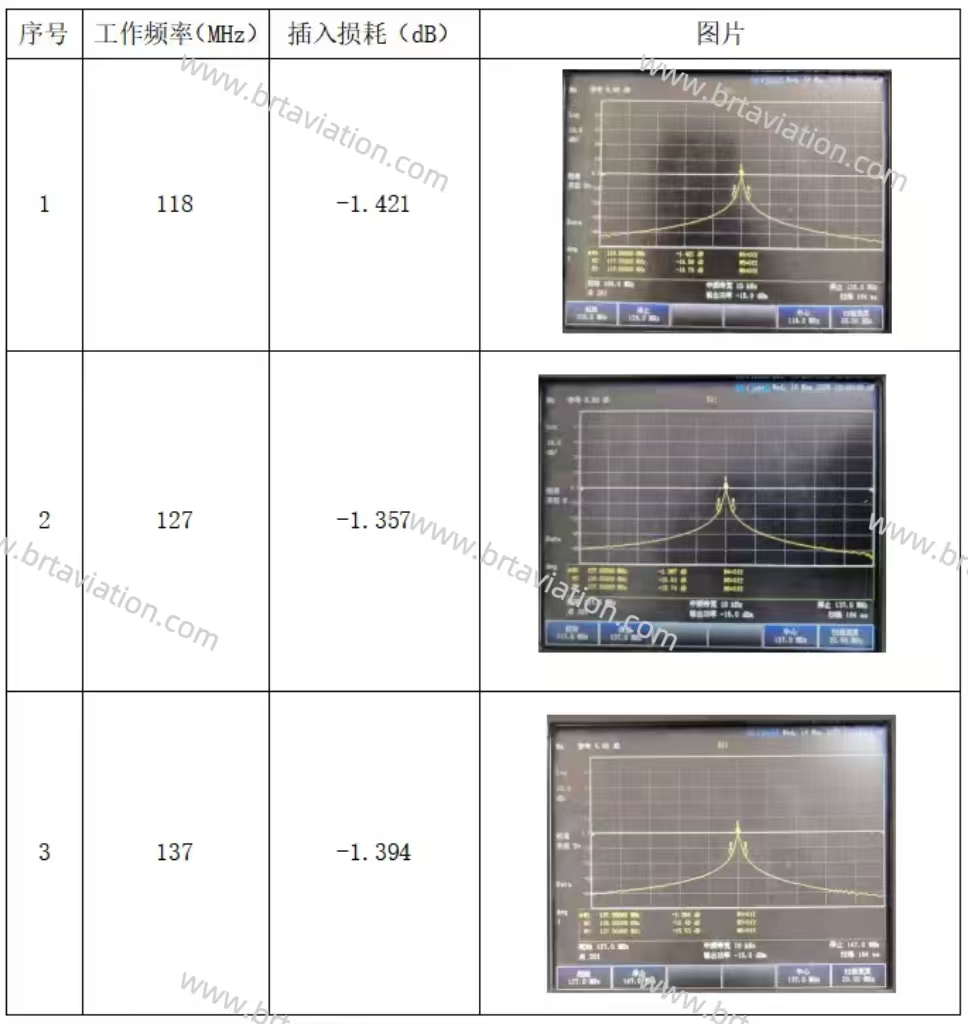

案例分析

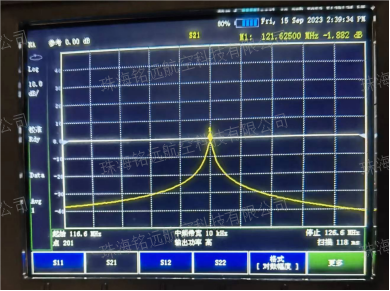

网分仪N9913A测量单腔体滤波器，工作频率121.625MHz，插入损耗为-1.88dB。
