一、业务

“铭远航空”供应各种型号VHF天线，包括VHF天线安装调试，售后服务，技术咨询，备件支持，板件修理等业务。

二、概述

VHF天线用于民航机场VHF电台（工作频率118-137MHz）接收和发射射频信号的辅助设备。

三、外观

1、VHF天线

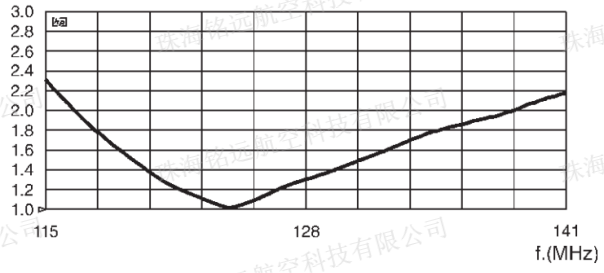

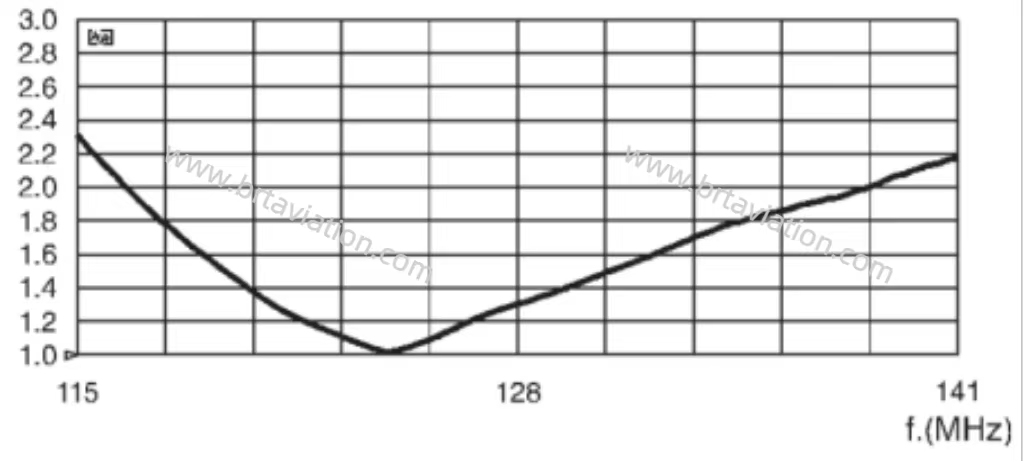

2、VSWR与频率关系图

四、特性

1、频率范围：118-137MHz。

2、输出功率：≤1000瓦。

3、增益：2.15dBi。

4、带宽：19MHz。

5、阻抗：50欧姆。

6、电压驻波比（VSWR）：≤ 1.5。

7、极化方式：垂直。

8、接头：N型母头。

9、长度：0.9米。

10、重量：1.3公斤。

11、材质：铝合金。

备注：该天线配置有3根铝支杆，是VHF天线的一部分，不安装3根铝支杆，则天线VSWR（或回波损耗）非常高，工作不正常。

五、案例分析

VHF天线固定支架高1.5米（支架高度可选），还需配置一根钢管（长60厘米，直径6厘米），辅助安装VHF天线使用。

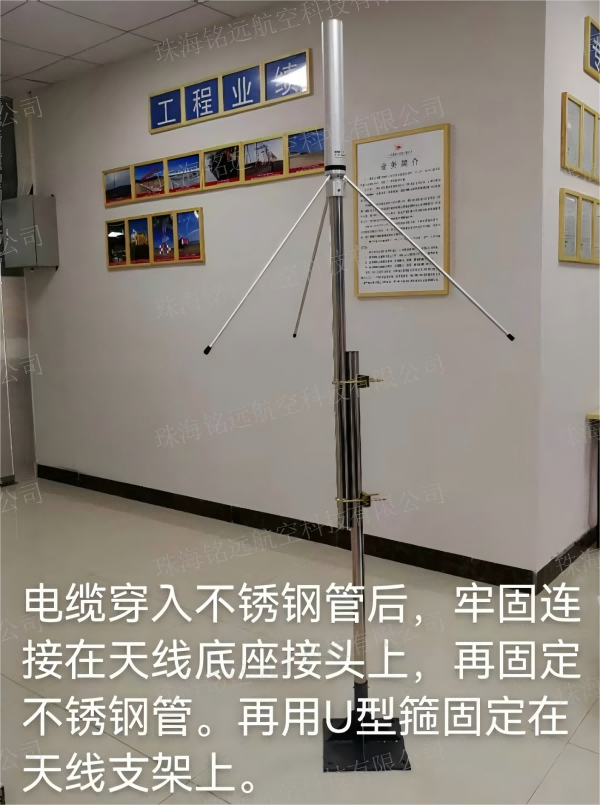

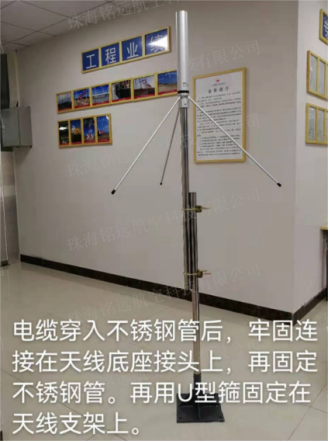

VHF天线安装方式，如下图所示。
