一、业务

“铭远航空”供应成套产品，包括售后服务，技术咨询，备件支持等业务。

二、射频隔离器：概述、外观和特性

1、射频隔离器，又称“单向隔离器”，“环流器”，它是一种单向传输射频信号的器件。

2、当射频信号正向传输时，可将输入端(IN)的射频信号以极低损耗传输给输出端(OUT)连接的负载，对于来自负载端的反射信号，则被隔离端(ISO)连接的假负载全部吸收。

3、射频信号隔离器的单向传输特性可以用于隔离负载变动时，对输入端信号源的影响。

4、特性：

（1）输入功率：≤50W。

（2）正向传输损耗：≤-1dB（输入端IN与输出端OUT之间的传输损耗）。

（3）隔离度：≥-20dB（输出端OUT与输入端IN之间的信号隔离度）。

（4）阻抗：50Ω。

（5）连接器：N型母头。

（6）VSWR：≤ 1.2。

（7）假负载：50W，0-3GHz，50Ω。

RSI-108T112M型射频隔离器

1、频率范围：108～112MHz。

2、应用设备：仪表着陆系统（ILS）航向信标。

RSI-112T118M型射频隔离器

1、频率范围：112～118MHz。

2、应用设备：全向信标（DVOR）。

RSI-118T137M型射频隔离器

1、频率范围：118～142MHz。

2、应用设备：VHF电台

RSI-329T335M型射频隔离器

1、频率范围：329～335MHz。

2、应用设备：仪表着陆系统（ILS）下滑信标

三、射频继电器：概述、外观和特性

1、射频继电器，在机场空管设备中，主要用于两路射频信号的主备切换。

2、继电器的两路射频输入信号，经过继电器切换后，一路接发射天线系统，另外一路接假负载系统。

3、射频继电器有单刀（两进一出）和双刀（两进两出）之分。

R577443010型射频继电器

1、工作频率：0至18GHz。

2、控制电压：24V DC。

3、接头类型：SMA型母头。

4、双刀型，2路射频信号输入，2路射频信号输出。

5、切换次数：≥10万次。

6、应用设备：ILS、DME、DVOR设备等。

R570013000型射频继电器

1、工作频率：0至3GHz。

2、控制电压：24V DC。

3、接头类型：N型母头。

4、单刀型，两路射频信号输入，1路射频输出。

5、切换次数：≥10万次。

6、应用设备：VHF电台等。

R570313000型射频继电器

1、工作频率：0至3GHz。

2、控制电压：24V DC。

3、接头类型：N型母头。

4、单刀型，2路射频信号输入，1路射频输出。

5、切换次数：≥10万次。

6、应用设备：VHF电台等。

四、射频电缆：概述、外观和特性

1、射频电缆，就是将射频信号从一个地方传输到另外一个地方的介质，常见的传输介质如空气，电缆，光缆，波导管等。

2、机场空管设备常用铠装射频电缆，如下所示。

LDF1-50型1/4硬馈射频电缆

1、100米电缆，工作频率100MHz,线缆损耗:-4dB。

2、100米电缆，工作频率150MHz,线缆损耗:-5dB。

3、100米电缆，工作频率300MHz,线缆损耗:-7.2dB。

4、匹配接头：L1TNM-PL（N型公头）；L1TNF-PC（N型母头）。

LDF4-50A型1/2硬馈射频电缆

1、100米电缆，工作频率100MHz,线缆损耗:-2.2dB。

2、100米电缆，工作频率150MHz,线缆损耗:-2.7dB。

3、100米电缆，工作频率300MHz,线缆损耗:-3.8dB。

4、匹配接头：L4TNM-PSA（N型公头）；L4TNF-PSA（N型母头。）

FSJ1-50A型1/4超柔射频电缆，

FSJ4-50B型1/2超柔射频电缆，

AVA5--505型7/8硬馈射频电缆，

1、不常用。

四、射频接头：概述、外观和特性

1、射频接头，将各种规格和型号的射频电缆之间连接在一起的转换接头。

2、下表中为常用射频接头，均为国际公认和全世界通用的标准型号。

3、特性：

（1）工作频率：0～6GHz。

（2）特性阻抗：50Ω。

（3）电压驻波比（VSWR）：≤1.25。

（4）接头材料：黄铜镀镍。

（5）内导体（管针）：镀金。

（6）机械耐久度：>1000次。

（7）工作温度： -50°C～+125°C。

（8）相对湿度：0～95%。

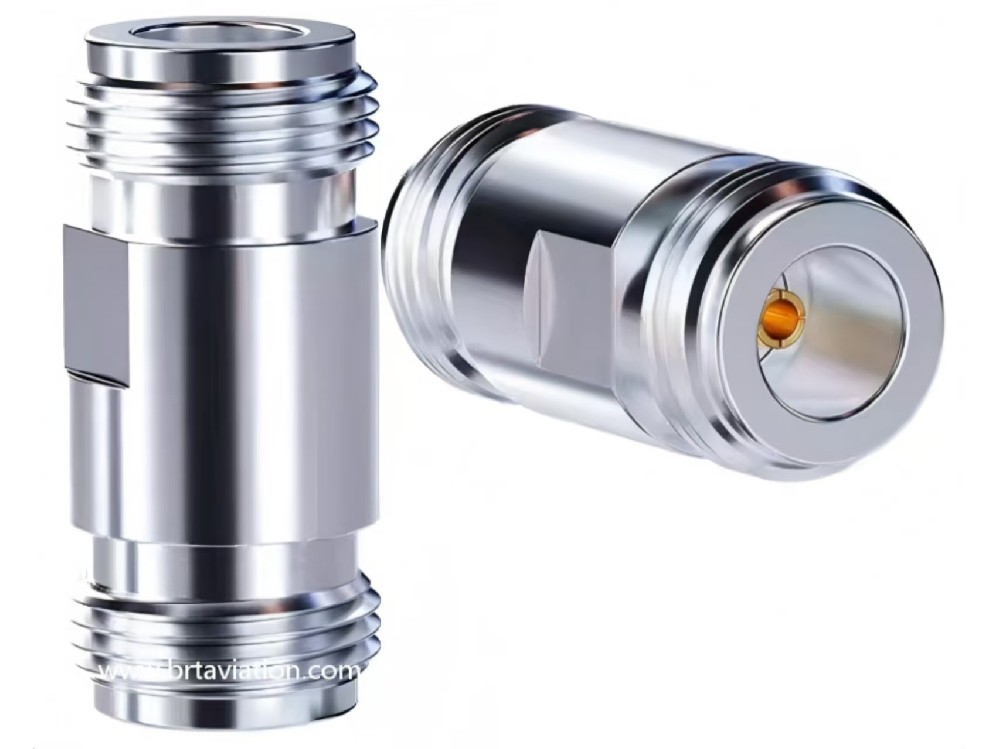

N公转N公：AXA-NMNM	N母转N母：AXA-NFNF	N公转N母：AXA-NMNF	N公转N母：AXA-NMNF-90

N公转BNC母：AXA-NMBF	N公转BNC公：AXA-NMBM	N母转BNC公：AXA-NFBM	N母转BNC母：AXA-NFBF

N公转TNC母：AXA-NMTF	N公转TNC公：AXA-NMTM	N母转TNC公：AXA-NFTM	N母转TNC母：AXA-NFTF

N母转SMA公：AXA-NFSM	N母转SMA母：AXA-NFSF	N公转SMA母：AXA-NMSM	N公转SMA公：AXA-NMSM

N母转N母：AXA-NFNF-C	N母转M母：AXA-NFNF-F	N公转M公(UHF)：BN108	N母转M公(UHF)：BN109

SMA公转SMA公：AXA-SMSM	SMA母转SMA母：AXA-SFSF	SMA公转SMA母：AXA-SMSF	SMA母转SMA母：AXA-SFSF-C

N公转N公：AXA-NMNM-3	N母转N母：AXA-NFNF-3	N公转N母：AXA-NMNF-31	N公转N母：AXA-NMNF-32
