一、业务

“铭远航空”提供产品供应，售后服务，技术咨询，备件支持等业务。

二、VHF音频信号分配器（VHF-SC4）：概述，外观和性能

1、VHF音频信号分配器将VHF电台输出的E&M模拟信号1分为4后，再分别接入内话系统，遥控器，记录仪等设备。

2、VHF电台输出的E&M模拟信号，由4对信号组成：1对接收，1对发射，1对PTT控制，1对静噪控制信号。

3、VHF音频信号分配器，共4个1分4组件，每路音频信号之间可再级联1分4。

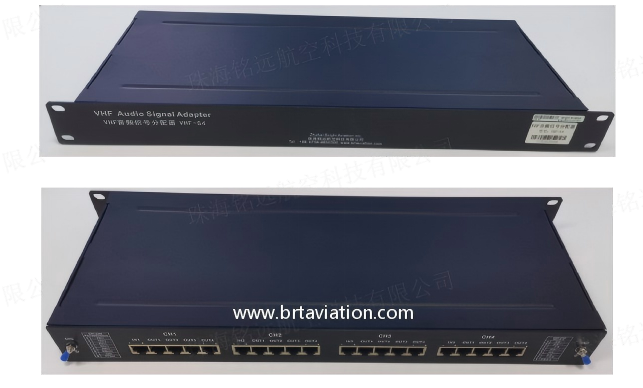

4、外观，如下图。

5、性能：

（1）音频信号输入输出阻抗：600：600Ω。

（2）尺寸：4.4(高)* 60(宽)* 18(深)厘米，1U机箱。

（3）重量：2kg。

（4）温度：室内 -10°C～+50°C。

（5）相对湿度：室内0～95%（无冷凝）。

7、应用：张家界机场，西双版纳机场，武冈机场，南充机场等中国机场。

8、设备应用连接，如下图。

三、分路器和合路器（RSC-104A）：概述，外观和性能

1、射频合路器是将4路射频输入信号合成1路输出。

2、射频分路器是将1路输入射频信号分成4路输出。

3、用于VHF电台天线共用系统中，合路器将4信道VHF电台输出的射频信号合成1路后输出至VHF发射天线。分路器将VHF天线接收到的射频信号1分为4，分别接入4信道VHF电台接收机。

4、外观，如下图。

5、性能：

（1）频率范围：100～300MHz。

（2）最大输入功率：≤200W。

（3）插入损耗：≤0.1W。

（4）输入输出阻抗：50Ω。

（5）接头：N型母头。

四、射频功分器（RPS-500M）：概述，外观和性能

1、射频功分器，又称“3dB功分器”，将射频输入信号1分为2，功率等分，射频相位基本相同。

2、射频信号功分器的S端为射频信号输入端，1和2端为输出端。举例，S端输入功率为1W，经过功分器后，则1和2端输出功率分别为0.5W。

3、外观，如下图。

4、性能：

（1）频率范围：5～500MHz。

（2）最大输入功率：≤1W。

（3）插入损耗：≤0.1W。

（4）三端隔离度：≥-28dB（输入S端与输出1端或2端之间的隔离度）。

（5）输入输出阻抗：50Ω。

（6）接头：SMA型母头或N型母头。

五、射频多路耦合器（VMC108-137M）：概述，外观和性能

1、射频多路耦合器，将VHF天线接收到的射频信号，经过宽频带放大器放大后，再1分为8，分别接入其他设备使用。

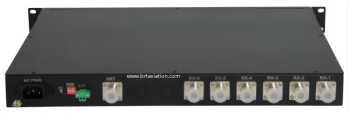

2、外观，如下图。

3、性能：

（1）工作频率：118～137 MHz。

（2）射频输入端口数量：1个。

（3）射频输出端口数量：≥8个。

（4）输入输出VSWR：≤2。

（5）输入和输出端口之间隔离度：≥25dB。输出端口之间隔离度：≥20dB。

（6）输出端口射频信号强度范围：-30dBm～+20dBm。

（7）射频信号可调增益范围（输入到所有输出）：0dB～2dB。

（8）输入输出阻抗：50Ω。

（9）接头：N型母头。

（10）交流电源：110～220Vac±15%，45～63Hz，单相电。

（11）直流电源：12～28Vdc，交流和直流电源自动切换。

（12）重量：4公斤。

（13）尺寸：4.5(高) * 60(宽) * 40(深)厘米，1U机箱。

六、射频线性功率放大器（RPA-50W，RPA-100W）：概述和性能

1、对输入射频信号进行线性纯功率放大，输出给负载。

2、产品型号：RPA-50W，RPA-100W，RPA-200W，RPA-500W，RPA-1000W。

3、性能：

（1）工作频率：100～400MHz。

（2）输出功率：50W，100W，200W，500W，1000W（可选）。

（3）功率增益：≥35dB。

（4）输入输出阻抗：50Ω。

（5）接口：N型母头。

（6）输入电源：+28Vdc。

（7）增益平坦度：±1dB(全频段),±0.5dB(10M带宽)。

（8）三阶互调：-25dB(P.e.P=100W±1MHz间隔)。

（9）三阶互调：-20dB(P.e.P=400W±1MHz间隔)。
